Accesorios de tubería forjados

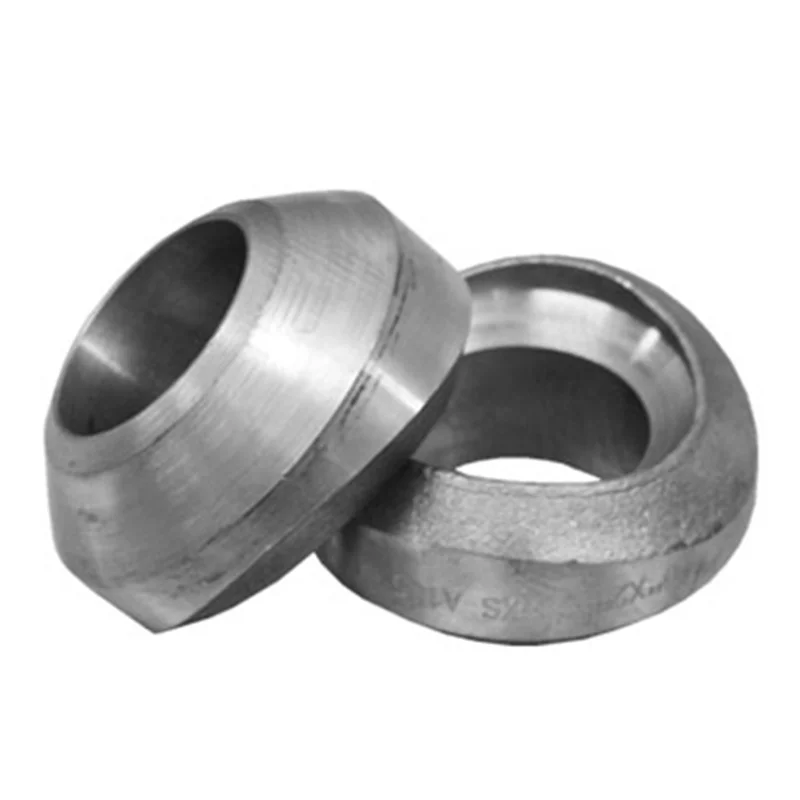

Salida de soldadura a tope

Solicitud:

Tamaño: 1/8 "-4" Tipo de soldadura de enchufe

Presión:

SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)

Conección: hilo (npt, bsp, rp, g), soldadura de enchufe

Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.

Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Material: acero inoxidable, acero al carbono y acero inoxidable dúplex

Especificación:

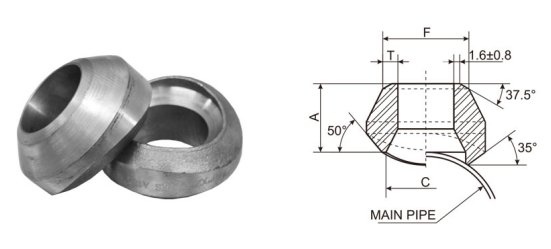

Dimensión de salida de soldadura a tope

Out-Let	Reducing Way
Pipe	A	C	F	T
NPS				Standard	Extra
				Weight	Strong
1/8"	16	13.7	10.3	1.73	2.41
1/4"	16	13.7	13.7	2.24	3.02
3/8"	19	17.1	17.1	2.31	3.2
1/2"	19	21.3	21.3	2.77	3.73
3/4"	22	26.7	26.7	2.87	3.91
1"	27	33.4	33.4	3.38	4.55
1-1/4"	32	42.2	42.2	3.56	4.85
1-1/2"	33	48.3	48.3	3.68	5.08
2"	38	60.3	60.3	3.91	5.54
2-1/2"	41	73	73	5.16	7.01
3"	44	88.9	88.9	5.49	7.62
3-1/2"	48	101.6	101.6	5.74	8.56
4"	51	114.3	114.3	6.02	8.56
5"	57	141.3	141.3	6.55	9.53
6"	78	168.3	168.3	7.11	10.97
8"	99	219.3	219.3	8.11	12.7
10"	94	273.1	273.1	9.27	12.7
12"	103	323.9	323.9	9.53	12.7
14"	100	355.6	355.6	9.53	12.7
16"	106	406.4	406.4	9.53	12.7
18"	111	457.2	457.2	9.53	12.7
20"	119	508	508	9.53	12.7
24"	140	609.6	609.6	9.53	12.7

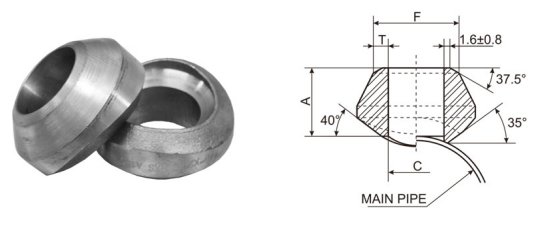

Out-Let	Staight Way
Pipe	A	C	F	T
NPS				Standard	Extra
				Weight	Strong
1/8"	---	---	---	---	---
1/4"	16	11.5	13.7	2.24	3.02
3/8"	19	14.5	17.1	2.31	3.2
1/2"	19	16.5	21.3	2.77	3.73
3/4"	22	21.5	26.7	2.87	3.91
1"	27	27.2	33.4	3.38	4.55
1-1/4"	32	36	42.2	3.56	4.85
1-1/2"	33	42	48.3	3.68	5.08
2"	38	53	60.3	3.91	5.54
2-1/2"	41	65	73	5.16	7.01
3"	44	80	88.9	5.49	7.62
3-1/2"	---	---	---	---	---
4"	51	104	114.3	6.02	8.56

(1) Dimensiones en milímetros.

(2) Bisel de soldadura de acuerdo con ASME B16.25

(3) El tamaño externo 4 y menos se ajustan a varios tamaños de tubería de ejecución y el ajuste se marcan en consecuencia.

(4) Orden de tamaño 5 y superior a una combinación de tamaño específico.

Tolerancia dimensional de MSS-SP97

Item		1/8"to3/4"	1"to4"	5"to12"	14"to24
Face of fitting to crotch(A)		±0.76	±1.52	±3.05	±4.83
