Asmeansi B16.48 Línea en blanco de la línea

Especificación:

DIMENSIONS OF CALSS 150						DIMENSIONS OF CALSS 300
RAISED FACE FIGURE 8 BLANKS						RAISED FACE FIGURE 8 BLANKS
NPS	Inside	Outside	Centerline	Thickness	Tie bar	NPS	Inside	Outside	Centerline	Thickness	Tie bar
	Diameter	Diameter	Dimension	t.in.	W.in.		Diameter	Diameter	Dimension	t.in.	W.in.
	B.in.	O.in.	A.in.				B.in.	O.in.	A.in.
1/2	0.62	1.75	2.38	0.12	1.5	1/2	0.62	0	2.62	0.25	1.5
3/4	0.82	2.12	2.75	0.12	1.5	3/4	0.82	2.5	3.25	0.25	1.5
1	1.05	2.5	3.12	0.12	1.5	1	1.05	2.75	3.5	0.25	1.5
1.1/4	1.66	2.88	3.5	0.25	1.5	1.1/4	1.66	3.12	3.88	0.25	1.5
1.1/2	1.9	3.25	3.88	0.25	1.5	1.1/2	1.9	3.62	4.5	0.25	2
2	2.38	4	4.75	0.25	2	2	2.38	4.25	5	0.38	2
2.1/2	2.88	4.75	5.5	0.25	2	2.1/2	2.88	5	5.88	0.38	2.5
3	3.5	5.25	6	0.25	2.5	3	3.5	5.75	6.62	0.38	2.5
3.1/2	4	6.25	7	0.38	2.5	3.1/2	4	6.38	7.25	0.5	2.5
4	4.5	6.75	7.5	0.38	2.5	4	4.5	7	7.88	0.5	2.5
5	5.66	7.62	8.5	0.38	3	5	5.56	8.38	9.25	0.62	3
6	6.62	8.62	9.5	0.5	3	6	6.62	9.75	10.62	0.62	3
8	8.62	10.88	11.75	0.5	3	8	8.62	12	13	0.88	3.5
10	10.75	13.25	14.25	0.62	4	10	10.75	14.12	15.25	1	4
12	12.75	16	17	0.75	4	12	12.75	16.5	17.75	1.12	4
14	14	17.62	18.75	0.75	4.25	14	14	19	20.25	1.25	4.75
16	16	20.12	21.25	0.88	4.25	16	16	21.12	22.5	1.5	4.88
18	18	21.5	22.75	1	4.5	18	18	23.38	24.75	1.62	4.5
20	20	23.75	25	1.12	4.75	20	20	25.62	27	1.75	4.75
24	24	28.12	29.5	1.25	5.5	24	24	30.38	32	2	5.5

DIMENSIONS OF CALSS 600						DIMENSIONS OF CALSS 900
RAISED FACE FIGURE 8 BLANKS						RAISED FACE FIGURE 8 BLANKS
NPS	Inside	Outside	Centerline	Thickness	Tie bar	NPS	Inside	Outside	Centerline	Thickness	Tie bar
	Diameter	Diameter	Dimension	t.in.	W.in.		Diameter	Diameter	Dimension	t.in.	W.in.
	B.in.	O.in.	A.in.				B.in.	O.in.	A.in.
1/2	0.62	2	2.62	0.25	1.5	1/2	0.62	2.38	3.25	0.25	1.5
3/4	0.82	2.5	3.25	0.25	1.5	3/4	0.82	2.62	3.5	0.25	1.62
1	1.05	2.75	3.5	0.25	2.25	1	1.05	3	4	0.25	2.25
1.1/4	1.44	3.12	3.88	0.38	2.25	1.1/4	1.44	3.38	4.38	0.38	2.25
1.1/2	1.68	3.62	4.5	0.38	2.62	1.1/2	1.68	3.75	4.88	0.38	2.62
2	2.16	4.25	5	0.38	2.25	2	2.16	5.5	6.5	0.5	2.25
2.1/2	2.64	5	5.88	0.5	2.62	2.1/2	2.64	6.38	7.5	0.5	2.62
3	3.26	5.75	6.62	0.5	2.62	3	3.26	6.5	7.5	0.62	2.62
3.1/2	3.76	6.25	7.25	0.62	3	4	4.26	8	9.25	0.75	3
4	4.26	7.5	8.5	0.62	3	5	5.3	9.62	11	0.88	3.38
5	5.3	9.38	10.5	0.75	3.38	6	6.36	11.25	12.5	1	3.38
6	6.36	10.38	11.5	0.88	3.38	8	8.33	14	15.5	1.38	3.75
8	8.33	12.5	13.75	1.12	3.75	10	10.42	17	18.5	1.62	4.12
10	10.42	15.62	17	1.38	4.12	12	12.39	19.5	21	1.88	4.12
12	12.39	17.88	19.25	1.62	4.12	14	13.62	20.38	22	2.12	4.5
14	13.62	19.25	20.75	1.75	4.5	16	15.62	22.5	24.25	2.38	4.88
16	15.62	22.12	23.75	2	4.88	18	17.62	25	27	2.62	5.25
18	17.62	24	25.75	2.12	5.25	20	19.56	27.38	29.5	2.88	5.25
20	19.56	26.75	28.5	2.5	5.25	24	23.5	32.88	35.5	3.5	6
24	23.5	31	33	2.88	6

Detalles de producto

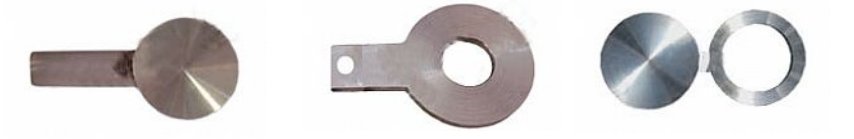

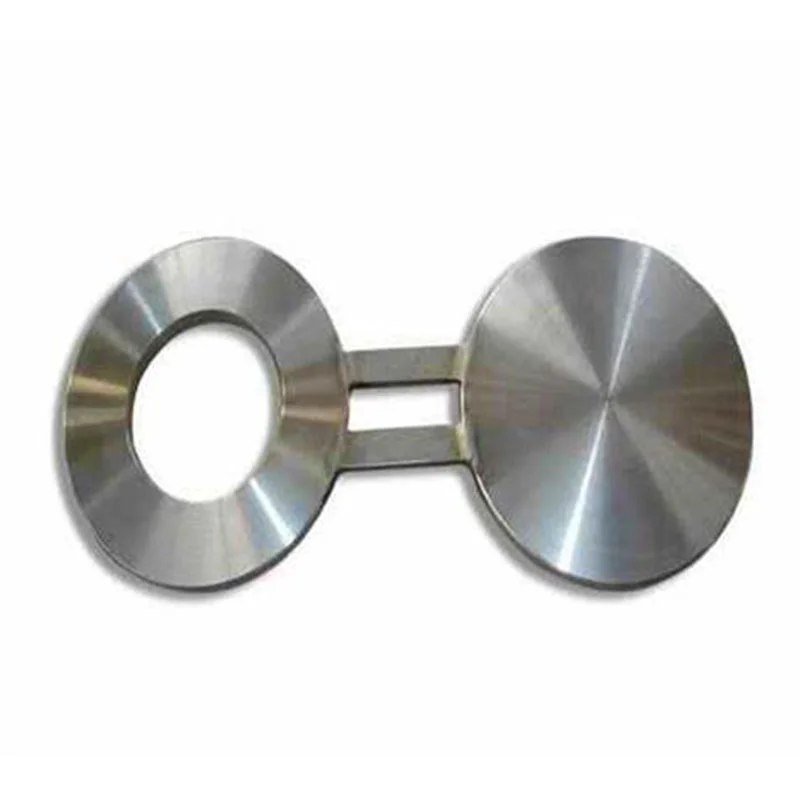

Es una combinación de los dos que se pueden girar para funcionar como unión única o un espaciador de anillo. Este tipo de brida es generalmente una pieza de metal que se corta para que se ajuste entre dos bridas de tubería y generalmente intercalada entre dos juntas, una ciega del espectáculo a menudo está hecha de dos discos de metal que están unidos entre sí por una pequeña sección de acero. El Sharp es similar a un par de gafas o gafas, de ahí el nombre de la brida ciega del espectáculo. Un extremo de la persiana tendrá una abertura para permitir el flujo a través de la tubería durante la operación y el otro extremo es sólido para bloquear el flujo durante el mantenimiento. Generalmente se instalan como un dispositivo permanente para separar el sistema de tuberías de proceso.

Toda la idea de una persiana del espectáculo es para que uno pueda estar absolutamente seguro de que un elemento de equipo está de forma adecuada y segura sin posibilidad de ningún flujo o fuga a través de una válvula durante el mantenimiento. El flujo se puede desviar a otros elementos de equipos, pero no solo pasó por el espacio en blanco, ya que esto comprometería la función de seguridad de las ciegas del espectáculo. El flujo tiene que válvula y la presión alivia antes de aflojar los pernos de la brida y balancear la persiana.

Tamaño: 1/2 "~ 24" (DN15 ~ DN600)

Calificaciones de presión: Clase 150, Clase 300LB, Clase 600LB, Clase 900LB, Clase 1500LB, Clase 2500;

Tratamiento de la superficie: aceite antirrustado, negro / amarillo / transparente / galvanizado eléctrico / galvanizado caliente

Embalaje: Embalaje digno de mar en fundas de madera o en paletas de madera o según el requisito especial de los clientes

Min Cantidad del pedido: según los requisitos del cliente

Entrega: 30 días después de recibir el pedido formal;

Pago: por t/t o l/c

Rango de aplicaciones: petróleo, industria química, conversación de agua, energía eléctrica, gas natural, gas de carbón, energía de agua y otros proyectos de tuberías.

Hay más información disponible al recibir su consulta.

2. Información detallada

Material:

ASTM A105 ASTM A181, ASTM A516, Especificación estándar ASTM A36 para perdidas, acero al carbono para componentes de tuberías.

A182 F304/F304L, F316/F316L, 309, 310, 317L, 321, 347, 904L Especificación estándar para bridas de tubería de aleación forjadas o enrolladas, accesorios forjados y válvulas y piezas para servicio de alta temperatura.

Especificación estándar ASTM A350 para las paradas, carbono y acero de baja aleación, lo que requiere pruebas de NESS de muesca para componentes de tuberías.

Especificación estándar ASTM A694 para perdidas, carbono y acero de aleación, para bridas de tubería, accesorios, válvulas y piezas para el servicio de trasmissions de alta presión.

Estándar, dimensiones y peso:
