Brida

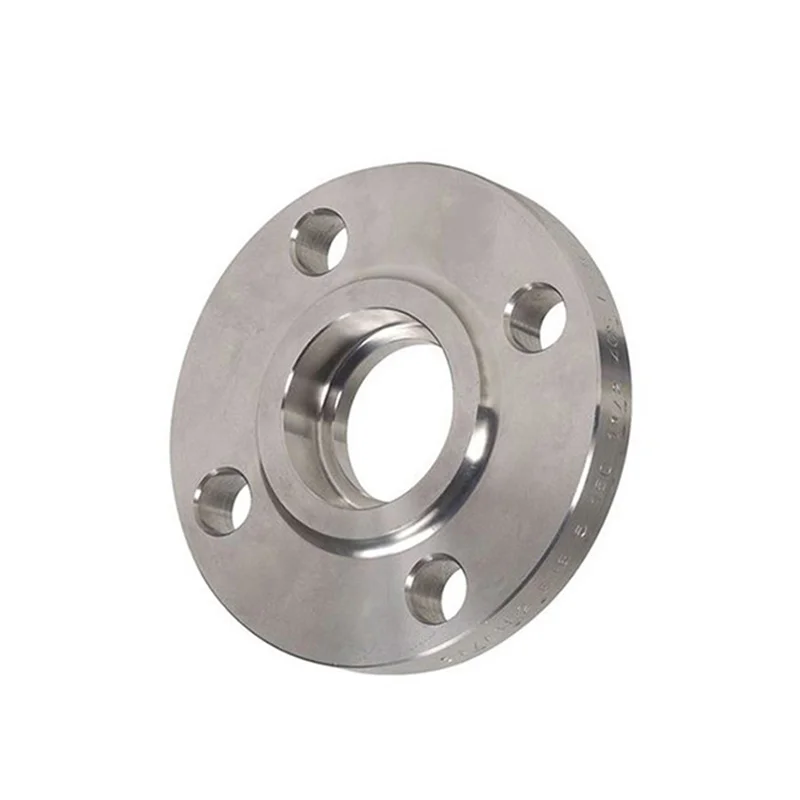

Brida de soldadura de enchufe

Solicitud:

Brida SW, el diámetro de la tubería es generalmente ≤DN100, comúnmente utilizado en alta presión ≤10mpa y ocasiones de alta temperatura.

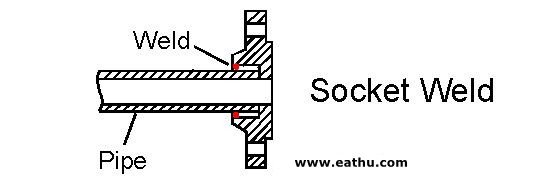

La brida de soldadura del zócalo se refiere al extremo de la tubería insertado en el paso del anillo de brida, soldadura en el extremo de la tubería y fuera de la brida. Hay dos tipos con o sin cuello de soldadura. La brida de soldadura con cuello de soldadura tiene buena rigidez, pequeña deformación de soldadura y buena propiedad de sellado.

Los tipos de cara de sellado de la brida de soldadura de zócalo son RF, MFM, TG y RJ.

Los materiales que Eathu puede suministrar son de acero al carbono y acero inoxidable.

Como fabricantes de bridas de soldadura en el enchufe en China, Eathu también puede suministrar bridas OEM de acuerdo con los dibujos o diseños de los clientes.

La brida de Welcomthreaded también se llama "brida TH", es una brida no soldada que procesa el orificio interno de la brida en una rosca y coopera con una tubería roscada para lograr la conexión. La brida roscada es fácil de instalar y mantener, generalmente se usa en ocasiones de menos de 4.0MPa, no se permite que se use en algunas ocasiones: la temperatura es superior a 260 ℃ y inferior a -45 ° C para evitar fugas. Esta brida solo es aplicable a la serie de tamaño de pulgadas. Para contactarnos para una consulta o para obtener más información.

Especificación:

ASME/ANSI B16.5 Class150 Selock Soldado de soldadura Dimensiones y peso

ASME/ANSI B16.5 SOLDADA DE LA SOLECHA (SW) Bida de 150 libensiones y lista de peso

El grosor de la pared de las tuberías está de acuerdo con ASME B36.10

Pipe		Flange						Hub	Raised	Bolting Dimensions			Approx.
Pipe		Flange						Hub	Face	Bolting Dimensions			Weight
Nominal	O D	D	J	c	p	b	h	m	g	Number	l	k	≈
Size	in.	in.	in.	in.	in.	in.	in.	in.	in.		in.	in.	Pounds
	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	Kilo
1/2"	0,84	3,50	0,88	0,62	0,38	0,44	0,62	1,19	1,38	4	0,62	2,38	0,9
1/2"	21,3	88,9	22,4	15,7	9,7	11,2	15,7	30,2	35,1	4	15,7	60,5	0,39
3/4"	1,05	3,88	1,09	0,82	0,44	0,50	0,62	1,50	1,69	4	0,62	2,75	1,2
3/4"	26,7	98,6	27,7	20,8	11,2	12,7	15,7	38,1	42,9	4	15,7	69,9	0,56
1"	1,315	4,25	1,36	1,05	0,50	0,56	0,69	1,94	2,00	4	0,62	3,12	1,7
1"	33,4	108,0	34,5	26,7	12,7	14,2	17,5	49,3	50,8	4	15,7	79,2	0,78
1 1/4"	1,66	4,62	1,70	1,38	0,56	0,62	0,81	2,31	2,50	4	0,62	3,50	2,3
1 1/4"	42,2	117,3	43,2	35,1	14,2	15,7	20,6	58,7	63,5	4	15,7	88,9	1,03
1 1/2"	1,90	5,00	1,95	1,61	0,62	0,69	0,88	2,56	2,88	4	0,62	3,88	2,9
1 1/2"	48,3	127,0	49,5	40,9	15,7	17,5	22,4	65,0	73,2	4	15,7	98,6	1,32
2"	2,375	6,00	2,44	2,07	0,69	0,75	1,00	3,06	3,62	4	0,75	4,75	4,5
2"	60,3	152,4	62,0	52,6	17,5	19,1	25,4	77,7	91,9	4	19,1	120,7	2,06
2 1/2"	2,875	7,00	2,94	2,47	0,75	0,88	1,12	3,56	4,12	4	0,75	5,50	7,2
2 1/2"	73,0	177,8	74,7	62,7	19,1	22,4	28,4	90,4	104,6	4	19,1	139,7	3,28
3"	3,50	7,50	3,57	3,07	0,81	0,94	1,19	4,25	5,00	4	0,75	6,00	8,5
3"	88,9	190,5	90,7	78,0	20,6	23,9	30,2	108,0	127,0	4	19,1	152,4	3,85

ASME/ANSI B16.5 CLASS300 SOLO DE SOLEDO DE SOLDADO DIMENSIONES Y PESO

ASME/ANSI B16.5 SOLDADA DE LA SOLECHA (SW) PRIBA DE PRIBA DE 300 LBS LISTA DE LA

El grosor de la pared de las tuberías está de acuerdo con ASME B36.10

Pipe		Flange						Hub	Raised	Bolting Dimensions			Approx.
Pipe		Flange						Hub	Face	Bolting Dimensions			Weight
Nominal	O D	D	J	c	p	b	h	m	g	Number	l	k	≈
Size	in.	in.	in.	in.	in.	in.	in.	in.	in.		in.	in.	Pounds
	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	Kgs
1/2"	0,84	3,75	0,88	0,62	0,38	0,56	0,88	1,50	1,38	4	0,62	2,62	1,5
1/2"	21,3	95,2	22,3	15,7	9,6	14,2	22,3	38,1	35,0	4	15,7	66,5	0,66
3/4"	1,05	4,62	1,09	0,82	0,44	0,62	1,00	1,88	1,69	4	0,75	3,25	2,5
3/4"	26,7	117,3	27,7	20,8	11,1	15,7	25,4	47,7	42,9	4	19,0	82,5	1,15
1"	1,315	4,88	1,36	1,05	0,50	0,69	1,60	2,12	2,00	4	0,75	3,50	3,1
1"	33,4	123,9	34,5	26,7	12,7	17,5	26,9	53,8	50,8	4	19,0	88,9	1,40
1 1/4"	1,66	2,25	1,70	1,38	0,56	0,75	1,06	2,50	2,50	4	0,88	3,88	3,9
1 1/4"	42,2	133,3	43,2	35,1	14,2	19,0	26,9	63,5	63,5	4	22,3	98,5	1,75
1 1/2"	1,90	6,12	1,95	1,61	0,62	0,81	1,19	2,75	2,88	4	0,75	4,50	5,6
1 1/2"	48,3	155,4	49,5	40,9	15,7	20,6	30,2	69,8	73,1	4	19,0	114,3	2,55
2"	2,375	6,50	2,44	2,07	0,69	0,88	1,31	3,31	3,62	8	0,88	5,00	6,5
2"	60,3	165,1	62,0	52,6	17,5	22,3	33,2	84,0	91,9	8	22,3	127,0	2,93
2 1/2"	2,875	7,50	2,94	2,47	0,75	1,00	1,50	3,94	4,12	8	0,88	5,88	9,7
2 1/2"	73,0	190,5	74,7	62,7	19,0	25,4	38,1	100,0	104,6	8	22,3	149,3	4,40
3"	3,50	8,25	3,57	3,07	0,81	1,12	1,69	4,62	5,00	8	0,88	6,62	13,0
3"	88,9	209,5	90,7	78,0	20,5	28,4	42,9	117,3	127,0	8	22,3	168,1	5,92

ASME/ANSI B16.5 CLASS600 SOLO DE LA SOLECHA Dimensiones y peso

ASME/ANSI B16.5 SOLDADA DE LA SOLECHA (SW) Bida de 600 libensiones y lista de peso

El grosor de la pared de las tuberías está de acuerdo con ASME B36.10

Pipe		Flange						Hub	Raised	Bolting Dimensions			Approx.
Pipe		Flange						Hub	Face	Bolting Dimensions			Weight
Nominal	O D	D	J	c	p	b	h	m	g	Number	l	k	≈
Size	in.	in.	in.	in.	in.	in.	in.	in.	in.		in.	in.	Pounds
	mm	mm	mm	mm	mm	mm	mm	mm	mm		mm	mm	Kgs
1/2"	0,84	3,75	0,88		0,38	0,56	0,88	1,50	1,38	4	0,62	2,62	1,7
1/2"	21,3	95,3	22,4		9,7	14,2	22,4	38,1	35,1	4	15,7	66,5	0,76
3/4"	1,05	4,62	1,09		0,44	0,62	1,00	1,88	1,69	4	0,75	3,25	2,8
3/4"	26,7	117,3	27,7		11,2	15,7	25,4	47,8	42,9	4	19,1	82,6	1,29
1"	1,315	4,88	1,36		0,50	0,69	1,60	2,12	2,00	4	0,75	3,50	3,4
1"	33,4	124,0	34,5		12,7	17,5	26,9	53,8	50,8	4	19,1	88,9	1,55
1 1/4"	1,66	2,25	1,70		0,56	0,81	1,12	2,50	2,50	4	0,75	3,88	4,5
1 1/4"	42,2	133,4	43,2		14,2	20,6	28,4	63,5	63,5	4	19,1	98,6	2,06
1 1/2"	1,90	6,12	1,95		0,62	0,88	1,25	2,75	2,88	4	0,88	4,50	6,6
1 1/2"	48,3	155,4	49,5		15,7	22,4	31,8	69,9	73,2	4	22,4	114,3	3,00
2"	2,375	6,50	2,44		0,69	1,00	1,44	3,31	3,62	8	0,75	5,00	8,1
2"	60,3	165,1	62,0		17,5	25,4	36,6	84,1	91,9	8	19,1	127,0	3,67
2 1/2"	2,875	7,50	2,94		0,75	1,12	1,62	3,94	4,12	8	0,88	5,88	11,8
2 1/2"	73,0	190,5	74,7		19,1	28,4	41,1	100,1	104,6	8	22,4	149,4	5,35
3"	3,50	8,25	3,57		0,81	1,25	1,81	4,62	5,00	8	0,88	6,62	15,6
3"	88,9	209,6	90,7		20,6	31,8	46,0	117,3	127,0	8	22,4	168,1	7,06

Detalles de producto

1. Tamaño: 1/2 "-60" (DN10-DN1500)

2. Tipos: brida de soldadura, brida del cuello de soldadura, brida ciega, brida de soldadura de zócalo, brida roscada, brida de la junta, brida de placa, cuello de soldadura larga y brida plana, etc.

3. Material:

Acero al carbono: ASTM A105/SA105N; ASTM A350 LF1; Lf2; Cl1/Cl2, CT20; 16mn; RST37.2; S235Jr; P245GH; P250GH; P250GHM; C22.8; Q235; 15crmo

Acero inoxidable: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316ti; A182F317/317L; SS400; SF440

Acero de aleación: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, Inconel 600,625,825, etc.

4. Grosor de la pared: SCH5, SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH140, XXS, SCH160;

5. Tipo de conexión: cara elevada, cara plana, articulación del tipo de anillo, cara de articulación de lapsidad, gran hombre-mujer, pequeño hombre-mujer, lengua grande, ranura, pequeña lengua, ranura, etc.

6. Calificación de presión:

ANSI B16.5: CLASE 150 BOLDAS CLASS 2500 BOLDAS ；

DIN: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR

JIS: bridas de 5K-30k

EN1092-1: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR 100BAR

7. Tratamiento de la superficie: aceite anti-romelo, negro / amarillo / transparente / galvanizado eléctrico / galvanizado caliente.

8. Superficie de sellado: FF, RF, MFM, TG, FF

9. Tratamiento térmico: normalización, recocido, templado de enfriamiento.

10. Estándar:

(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB

(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 o C22.8

(3) JIS SS400 o SF440 5K / 10K / 16K / 20K / 30K

(4) UNI 2276 /2277 /2278 /6084 /6089 /6090 /2544 /2282 / 6091-6093

(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TIPO1 TIPO2 TIPO 5 TIPO 12 TIPO 13

(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F Bida de acero al carbono

(7) AS2129 Tabla D / Tabla H / Tabla E Brida de acero al carbono

(8) GOST 12820-80 / 12821-80 Bida de acero al carbono

11. Tolerancia: según el estándar.

12. Certificación: ISO9001: 2000, API, CE

13. Paquete: paleta o estuche de madera contrachapada.

14. Tiempo de entrega: como más temprano, dentro del período requerido por el cliente.

15. Término de pago: T/T o L/C

16. Muestra: disponible

17. Precio: >> Obtenga la lista de precios más nueva (超链接至 Lista de precios y técnicos)
