Brida

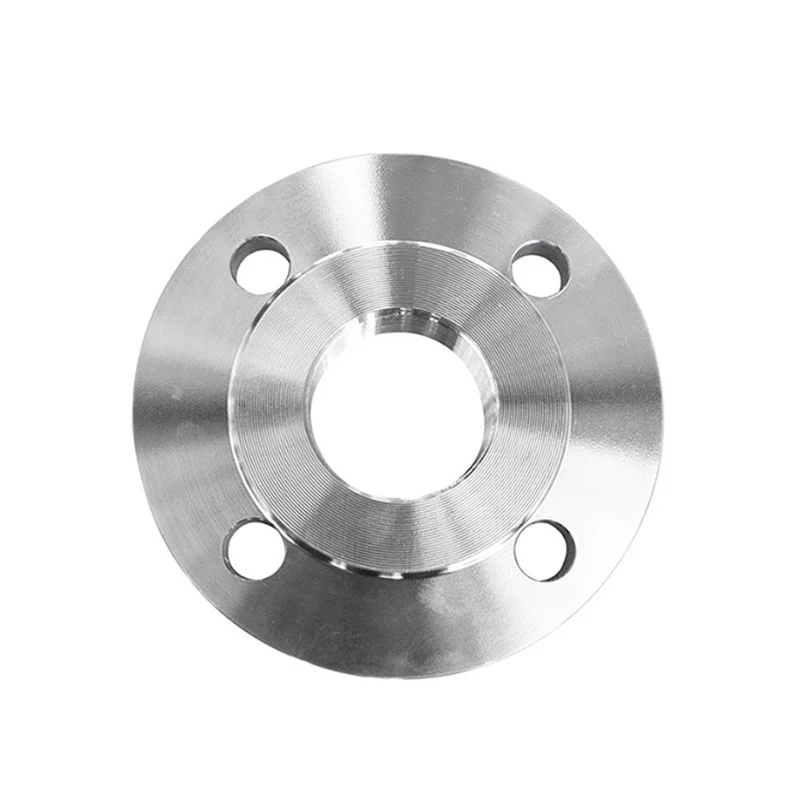

Brida plana

Solicitud:

La brida plana ASME B16.5 es una de una variedad de bridas, utilizando diferentes clases de materiales, de acuerdo con diferentes estándares de producción. Al soldar con otra brida o tubo de acero, se pueden usar bridas planas para diferentes propósitos, como cerrar una tubería o conectar una válvula a otra tubería. Como fabricantes de bridas planas en China, Eathu ofrece bridas planas de diferentes tamaños y diferentes calificaciones de materiales. Una brida plana tiene una superficie plana que permite el máximo contacto con otras piezas conectadas o a través de la brida en aplicaciones de tuberías.

Especificación:

ANSI 150 Dimensiones de brida de cara plana y peso

Nominal Pipe Size	Diameter of Pipe		Flange I.D	No. of holes	Flange Dia	Thk of Flange	Dia of Bolt Circle	Dia of Bolt Holes	Approx.Weight
DN	ISO	DIN	D5	BN	D	b	K	d2	KG/PCS
10	–	14	14.5	4	90	16	60	14	0.7
10	17.2	–	17.7	4	90	16	60	14	0.69
15	–	20	21	4	95	16	65	14	0.77
15	21.3	–	22	4	95	16	65	14	0.77
20	–	25	26	4	105	18	75	14	1.06
20	26.9	–	27.6	4	105	18	75	14	1.05
25	–	30	31	4	115	18	85	14	1.27
25	33.7	–	34.4	4	115	18	85	14	1.25
32	–	38	39	4	140	18	100	18	1.86
32	42.4	–	43.1	4	140	18	100	18	1.83
40	–	44.5	45.5	4	150	18	110	18	2.12
40	48.3	–	49	4	150	18	110	18	2.09
50	–	57	58.1	4	165	20	125	18	2.78
50	60.3	–	61.1	4	165	20	125	18	2.74
65	76.1	–	77.1	8	185	22	145	18	3.48
80	88.9	–	90.3	8	200	24	160	18	4.33
100	–	108	109.6	8	235	24	190	22	5.82
100	114.3	–	115.9	8	235	24	190	22	5.61
125	–	133	134.8	8	270	26	220	26	7.91
125	139.7	–	141.6	8	270	26	220	26	7.6
150	–	159	161.1	8	300	28	250	26	10.12
150	168.3	–	170.5	8	300	28	250	26	9.58
175	193.7	–	196.1	12	350	32	295	30	14.45
200	219.1	–	221.8	12	375	34	320	30	16.9
250	–	267	270.2	12	450	38	385	33	27.28
250	273	–	276.2	12	450	38	385	33	26.51
300	323.9	–	327.6	16	515	42	450	33	36.38
350	355.6	–	359.7	16	580	46	510	36	52.83
350	–	368	372.2	16	580	46	510	36	50.24
400	406.4	–	411	16	660	50	585	39	74.71
400	–	419	423.7	16	660	50	585	39	71.44
500	508	–	513.6	20	755	52	670	42	86.87
600	610	–	616.5	20	890	54	795	48	121.84
700	711	–	716	24	995	58	900	48	150.93
800	813	–	818	24	1140	64	1030	56	219.08
900	914	–	920	28	1250	70	1140	56	271.16
1000	1016	–	1022	28	1360	78	1250	56	344.95

Detalles de producto

1. Tamaño: 1/2 "-60" (DN10-DN1500)

2. Tipos: brida de soldadura, brida del cuello de soldadura, brida ciega, brida de soldadura de zócalo, brida roscada, brida de la junta, brida de placa, cuello de soldadura larga y brida plana, etc.

3. Material:

• Acero al carbono: ASTM A105/SA105N; ASTM A350 LF1; Lf2; Cl1/cl2, ct20; 16mn; rst37.2; s235jr; p245gh; p250gh; p250ghm; C22.8; Q235; 15crmo

• Acero inoxidable: ASTM A182, SS303; SS304/304L; SS316/316L; F321; F347; 316ti; A182F317/317L; SS400; SF440

• Acero de aleación: ASTM A182 A182 F12, F11, F22, F5, F9, F91, F51, F53, F55, F60, F44, F304H, F316H, F317H, F321H, F347H, Inconel 600,625,825, etc.

4. Grosor de la pared: SCH5, SCH10, SCH20, SCH30, STD, SCH40, XS, SCH80, SCH100, SCH120, SCH140, XXS, SCH160;

5. Tipo de conexión: cara elevada, cara plana, articulación del tipo de anillo, cara de articulación de lapsidad, gran hombre-mujer, pequeño hombre-mujer, lengua grande, ranura, pequeña lengua, ranura, etc.

6. Calificación de presión:

• ANSI B16.5: Clase 150 bridas de clase 2500 ；

• DIN: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR

• JIS: bridas de 5K-30k

• EN1092-1: 6BAR 10BAR 16BAR 25BAR 40BAR 63BAR 100BAR

7. Tratamiento de la superficie: aceite anti-romelo, negro / amarillo / transparente / galvanizado eléctrico / galvanizado caliente.

8. Superficie de sellado: FF, RF, MFM, TG, FF

9. Tratamiento térmico: normalización, recocido, templado de enfriamiento.

10. Estándar

(1) ANSI B16.5, A105 150LB / 300LB / 600LB / 900LB / 1500LB / 2500LB

(2) DIN 2573 PN6 / DIN 2576 PN10 / DIN2502 PN16 / DIN2503 P25-40 / DIN2566 PN16 / DIN2631-2635 RST37.2 o C22.8

(3) JIS SS400 o SF440 5K / 10K / 16K / 20K / 30K

(4) UNI 2276 /2277 /2278 /6084 /6089 /6090 /2544 /2282 / 6091-6093

(5) EN1092 PN6 / PN10 / PN16 / PN25 / PN40 / TIPO1 TIPO2 TIPO 5 TIPO 12 TIPO 13

(6) BS4504 SANI1123 1000/3, 1600/3, 2500/3, T/D, T/E, T/F Bida de acero al carbono

(7) AS2129 Tabla D / Tabla H / Tabla E Brida de acero al carbono

(8) GOST 12820-80 / 12821-80 Bida de acero al carbono

11. Tolerancia: según el estándar.

12. Certificación: ISO9001: 2000, API, CE

13. Paquete: paleta o estuche de madera contrachapada.

14. Tiempo de entrega: como más temprano, dentro del período requerido por el cliente.

15. Término de pago: T/T o L/C

16. Muestra: disponible

17. Precio: >> Obtenga la lista de precios más nueva (lista de precios y técnico)
