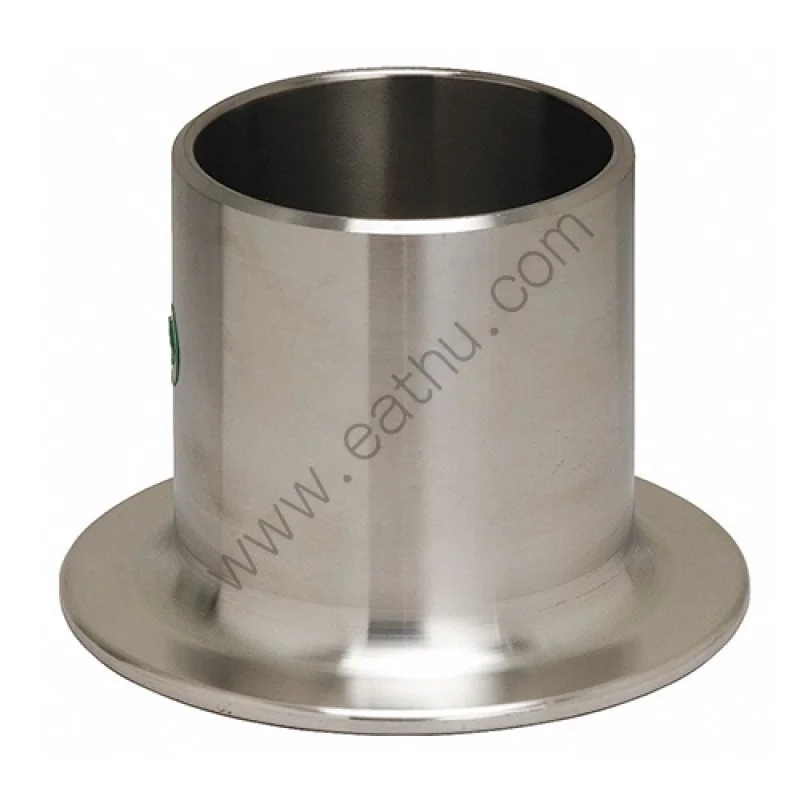

Accesorios de tubería de soldadura a tope

Fin del tramo

Solicitud:

Tamaño: 1/2 "-80"

Material: acero al carbono o acero inoxidable

Estándar: ASME/ANSI B16.9

Fin: extremo biselado

Superficie: aceite a prueba de óxido

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc.

Especificación:

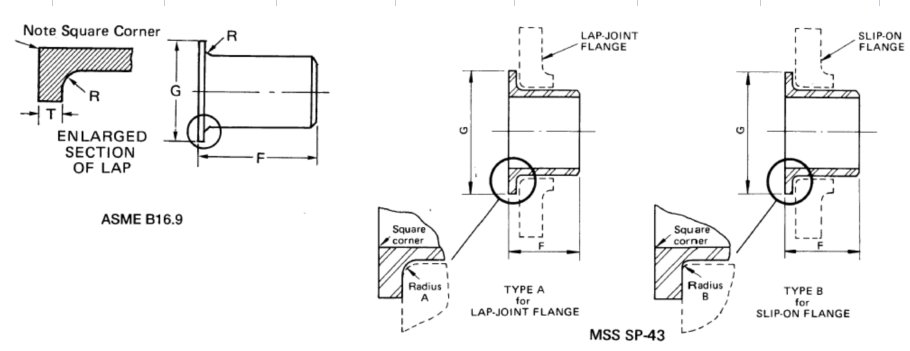

ASME B16.9: los extremos de la articulación de la vuelta finalizan accesorios de acero de acero forjado (ASME)

Dimensiones de ASME B16.9 MSS SP-43

Nominal Pipe	Outside Diameter		Outside Diameter of Barrel				Diameter of Lap G
Size	at Bevel OD		Max		Min		(Nominal & Max)
(NPS)	IN	MM	IN	MM	IN	MM	IN	MM
½	0.84	21.3	0.896	22.8	0.809	20.5	1.38	35
¾	1.05	26.7	1.106	28.1	1.019	25.9	1.69	43
1	1.32	33.4	1.376	35	1.284	32.6	2	51
1¼	1.66	42.2	1.716	43.6	1.629	41.4	2.5	64
1½	1.9	48.3	1.965	49.9	1.869	47.5	2.88	73
2	2.38	60.3	2.456	62.4	2.344	59.5	3.62	92
2½	2.88	73.0	2.966	75.3	2.844	72.2	4.12	106
3	3.5	88.9	3.596	91.3	3.469	88.1	5	127
3½	4	101.6	4.096	104	3.969	100.8	5.5	140
4	4.5	114.3	4.593	116.7	4.469	113.5	6.19	157
5	5.56	141.3	5.683	144.3	5.532	140.5	7.31	185
6	6.62	168.3	6.743	171.3	6.594	167.5	8.5	218
8	8.62	219.1	8.743	222.1	8.594	218.3	10.62	270
10	10.75	273.0	10.913	277.2	10.719	272.3	12.75	324
12	12.75	323.8	12.913	328	12.719	323.1	15	381
14	14	355.6	14.17	359.9	13.969	354.8	16.25	413
16	16	406.4	16.18	411	15.969	405.6	18.5	470
18	18	457	18.19	462	17.969	456	21	533
20	20	508	20.24	514	19.969	507	23	584
22	22	559	22.24	565	21.969	558	25.25	641
24	24	610	24.24	616	23.969	609	27.25	692

Dimensiones de ASME B16.9 MSS SP-43

Nominal	Length F				Radius R
Pipe	ASME Long		ASME Short & MSS		MSS Type A & ASME (Nominal & Max)		MSS Type B (Max)
Size	ASME Long		ASME Short & MSS		MSS Type A & ASME (Nominal & Max)		MSS Type B (Max)
(NPS)	IN	MM	IN	MM	IN	MM	IN	MM
½	3	76	2	51	0.12	3	0.03	0.8
¾	3	76	2	51	0.12	3	0.03	0.8
1	4	102	2	51	0.12	3	0.03	0.8
1¼	4	102	2	51	0.19	5	0.03	0.8
1½	4	102	2	51	0.25	6	0.03	0.8
2	6	152	2.5	64	0.31	8	0.03	0.8
2½	6	152	2.5	64	0.31	8	0.03	0.8
3	6	152	2.5	64	0.38	10	0.03	0.8
3½	6	152	3	76	0.38	10	0.03	0.8
4	6	152	3	76	0.44	11	0.03	0.8
5	8	203	3	76	0.44	11	0.06	1.5
6	8	203	3.5	89	0.5	13	0.06	1.5
8	8	203	4	102	0.5	13	0.06	1.5
10	10	254	5	127	0.5	13	0.06	1.5
12	10	254	6	152	0.5	13	0.06	1.5
14	12	305	6	152	0.5	13	0.06	1.5
16	12	305	6	152	0.5	13	0.06	1.5
18	12	305	6	152	0.5	13	0.06	1.5
20	12	305	6	152	0.5	13	0.06	1.5
22	12	305	6	152	0.5	13	0.06	1.5
24	12	305	6	152	0.5	13	0.06	1.5

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*Las tolerancias de las dimensiones se conforman con ASME B16.9

PREGUNTA: Quiero saber la diferencia entre el extremo de Stub tipo A y el tipo B, ¿cuál es más adecuado para mí?

Respuesta de Eathu: El extremo de Stub tiene tres tipos diferentes: Tipo A, Tipo B, Tipo C, están clasificados por las diferentes "R": la esquina de regazo. Pero en el trabajo real, "tipo A" es el tipo común, ya que coincide con la brida de la junta de vuelta especialmente.

Tipo A: Para que coincida con la brida de la junta de vuelta estándar, es el tipo predeterminado si el cliente no indicó el tipo específicamente.

Tipo B: el tipo B de extremo B se usa principalmente para bridas deslizantes y bridas de respaldo, su ángulo de vuelta es diferente de "Tipo A".

Tipo C: Se puede usar con brida de la junta de vuelta o brida deslizante. Pero no es de tipo común, la mayoría de los clientes de Eathu necesitan un extremo de "Tipo A" o "Tipo B".

Accesorios de tubería de soldadura a tope Estándar:

ASME B16.49-2007 Hecho a fábrica, acero forjado, inducción de tope de inducción para el transporte y

ASME-B16.9-2007 Actualización de soldadura de tope forjado de fábrica

DIN2617-1991 accesorios de tubería de liderazgo de acero

JIS G3452 SGP 1997 Accesorios de tubería de liderazgo de acero para uso ordinario

Peso para el ajuste de la tubería de soldadura a tope

Tolerancias para accesorios de tubería de soldadura a tope asme din jis mss

Horarios de espesor de pared (ASME B36.10 B36.19)

Detalles de producto

Los extremos de trozo generalmente se usan con bridas de la junta de vuelta, tanto de la brida de la articulación y la región de la vuelta se pueden comprar en Eathu. Esta articulación con bridas es un método de articulación con bridas de bajo costo adecuado para aplicaciones de baja presión y no críticas. Dado que la brida no entra en contacto directo con la tubería, se pueden usar juntas cortas de acero al carbono para reducir el peso y el costo total.

Para obtener más soporte técnico, comuníquese con Eathu.
