Accesorios de tubería de soldadura a tope

Conteo y artículo de mejilla

Solicitud:

Tamaño: 1/2 "-80"

Material: acero al carbono o acero inoxidable

Estándar: ASME/ANSI B16.9

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc.

Especificación:

ASME B16.9: curvas 3D y 5D

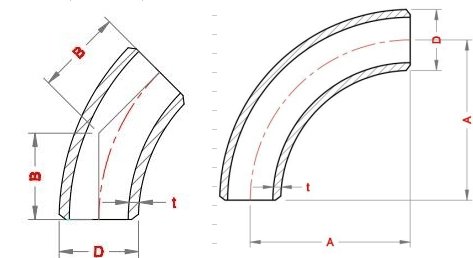

Dimensions of 3D Elbows - ASME B16.9
NPS	OD	Center to End
NPS	OD	90° Elbows, A	45°Elbows, B
3/4	26.7	57	24
1	33.4	76	31
1 ¼	42.2	95	39
1 ½	48.3	114	47
2	60.3	152	63
2½	73	190	79
3	88.9	229	95
3 ½	101.6	267	111
4	114.3	305	127
5	141.3	381	157
6	168.3	457	189
8	219.1	610	252
10	273	762	316
12	323.8	914	378
14	355.6	1067	441
16	406.4	1219	505
18	457	1372	568
20	508	1524	632
22	559	1676	694
24	610	1829	757
26	660	1981	821
28	711	2134	883
30	762	2286	964
32	813	2438	1010
34	864	2591	1073
36	914	2743	1135
38	965	2896	1200
40	1016	3048	1264
42	1067	3200	1326
44	1118	3353	1389
46	1168	3505	1453
48	1219	3658	1516

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*Las tolerancias de las dimensiones se conforman con ASME B16.9

Detalles de producto

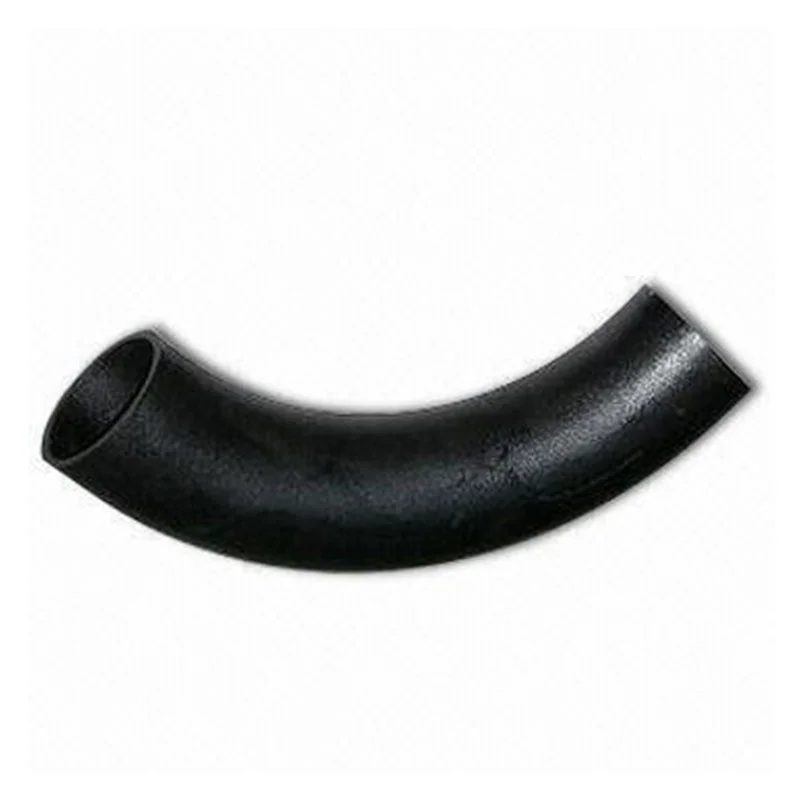

Butt Weld 3D & 5D Bends es un tipo de accesorios de soldadura a tope.

Las curvas de tuberías se pueden fabricar en función de los requisitos de radio personalizados proporcionados por clientes como 3D, 5D, 6D, 10D, 15D o cualquier otro radio personalizado. Generalmente se usan los codos, cuando el radio requerido es 1D, 1.5D o 2D, es 90 codo LR o SR.

Las curvas 3D y 5D son muy similares con el codo. Tienen el mismo rango de diámetro, espesor de la pared, materia prima y forma final. ¿Cuál es la diferencia entre ellos? Es el radio. El codo de acero tiene un tipo de radio largo (r = 1.5d) o radio corto (r = 1d). Mientras que Bends Radius es más grande, como 3D, 4D, 5D, 6D, 7D, 8D, 9D y 10D.

Fórmula de cálculo de peso de 5D Bend

W= 0.0387 * S (D - S) * 5 * D/ 1000

W= peso (kg/pieza).

S = Programa de grosor.

D = diámetro nominal.

Póngase en contacto con Eathu para la lista de pesas.

Paquete para curvas:

Agruparse en paletas, luego use la película con flejes y plástico para refuerzo.

Para el tamaño de más de 24 "5D curvas, coloque en un recipiente sin paleta.

Antes del envío, Eathu le enviará la lista de embalaje.
