Gorra
Solicitud:

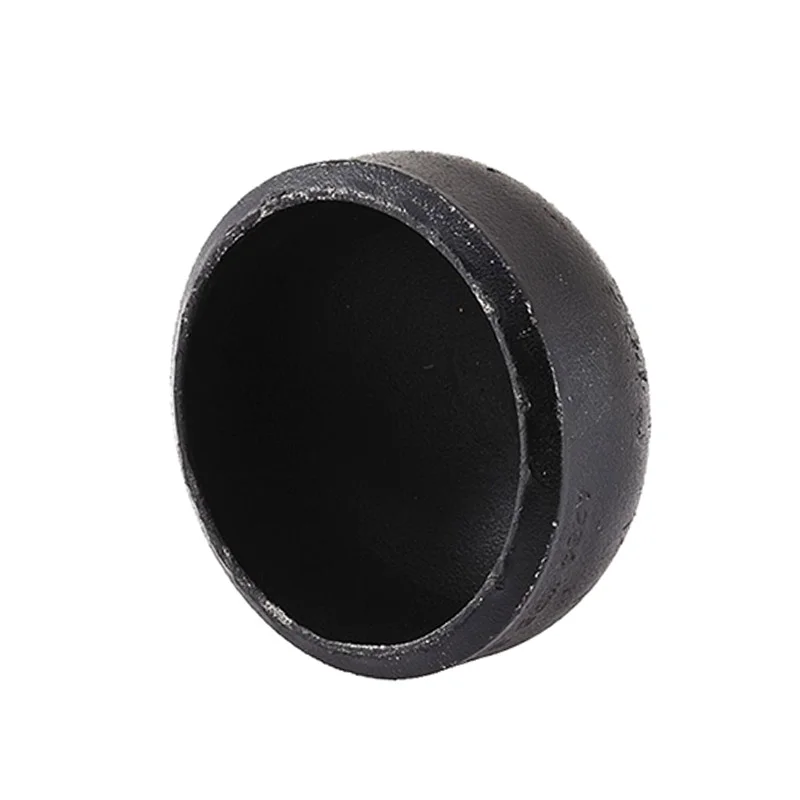

La tapa de la soldadura a tope es una especie de accesorios de soldadura a tope.
Las tapas del extremo de la soldadura a tope se utilizan para sellar la tubería en el extremo de la tubería, también la llamamos tapa del extremo de soldadura a tope.
Las especificaciones clave para los accesorios de Buttweld son el ASME B16.9 (accesorios de carbono y aleación) y el MSS SP 43 (que integra ASME B16.9 para accesorios de acero inoxidable, dúplex y aleación de níquel).
Los accesorios de soldadura en el tope se pueden usar con conexión de tuberías de alta presión. Son fuertes y tienen una larga vida útil.
Especificación:
ASME B16.9: End Caps
1. Dibujos técnicos de tapas finales (ASME B16.9)
2. Dimensiones de las tapas finales (ASME B16.9)
| NPS | Outside | Length, E | Limiting W.T for | Length, E1 |
| Diameter | Length E | |||
| 1/2" | 21.3 | 25 | 4.57 | 25 |
| 3/4" | 26.7 | 25 | 3.81 | 25 |
| 1" | 33.4 | 38 | 4.57 | 38 |
| 1-1/4" | 42.2 | 38 | 4.83 | 38 |
| 1-1/2" | 48.3 | 38 | 5.08 | 38 |
| 2" | 60.3 | 38 | 5.59 | 44 |
| 2-1/2" | 73.0 | 38 | 7.11 | 51 |
| 3" | 88.9 | 51 | 7.62 | 64 |
| 3-1/2" | 101.6 | 64 | 8.13 | 76 |
| 4" | 114.3 | 64 | 8.64 | 76 |
| 5" | 141.3 | 76 | 9.65 | 89 |
| 6" | 168.3 | 89 | 10.92 | 102 |
| 8" | 219.1 | 102 | 12.70 | 127 |
| 10" | 273.0 | 127 | 12.70 | 152 |
| 12" | 323.8 | 152 | 12.70 | 178 |
| 14" | 355.6 | 165 | 12.70 | 191 |
| 16" | 406.4 | 178 | 12.70 | 203 |
| 18" | 457 | 203 | 12.70 | 229 |
| 20" | 508 | 229 | 12.70 | 254 |
| 22" | 559 | 254 | 12.70 | 254 |
| 24" | 610 | 267 | 12.70 | 305 |
| 26" | 660 | 267 | - | - |
| 28" | 711 | 267 | - | - |
| 30" | 762 | 267 | - | - |
| 32" | 813 | 267 | - | - |
| 34" | 864 | 267 | - | - |
| 36" | 914 | 267 | - | - |
| 38" | 965 | 305 | - | - |
| 40" | 1016 | 305 | - | - |
| 42" | 1067 | 305 | - | - |
| 44" | 1118 | 343 | - | - |
| 46" | 1168 | 343 | - | - |
| 48" | 1219 | 343 | - | - |
*Todas las dimensiones están en la unidad MM.
*Haga clic para ver la selección de materiales para accesorios de tubería de soldadura a tope.
*Las tolerancias de las dimensiones se conforman con ASME B16.9
*La forma de las tapas debe ser elipsoidal de conformidad con el código de tubería ASME.
*La longitud E se aplica para W.T no exceder el valor dado en la cuarta columna.
*La longitud E1 se aplica para W.T mayor que la dada en la cuarta columna para 24 "y más pequeña.
Para 26 "y mayor, la longitud E1 se puede aplicar bajo la aprobación del comprador.
