Accesorios de tubería de soldadura a tope

Reductor

Solicitud:

Tamaño: 1/2 "-80"/DN15-DN2000

Material: acero al carbono, acero inoxidable, acero de aleación

Estándar: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Tipo: costura o sin costura

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Conexión: soldadura

Especificación:

ASME B16.9: Reducadores de tuberías

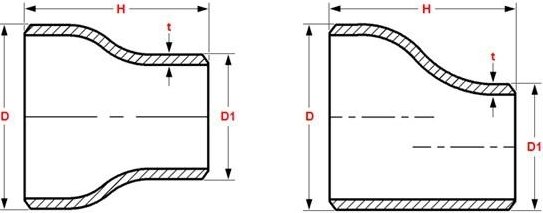

Dimensiones de los recucidores - ASME B16.9

NPS	OD at Bevel		End-to- End, H
NPS	Large End, D	Small End,D1	End-to- End, H
3/4×1/2	26.7	21.3	38
3/4x3/8	26.7	17.3	38
1×3/4	33.4	26.7	51
1×1/2	33.4	21.3	51
1-1/4×1	42.2	33.4	51
1-1/4×3/4		26.7
1-1/4×1/2		21.3
1-1/2×1-1/4	48.3	42.2	64
1-1/2×1		33.4
1-1/2×3/4		26.7
1-1/2×1/2		21.3
2×1-1/2	60.3	48.3	76
2×1-1/4		42.2
2×1		33.4
2×3/4		26.7
2-1/2×2	73	60.3	89
2-1/2×1-1/2		48.3
2-1/2×1-1/4		42.2
2-1/2×1		33.4
3×2-1/2	88.9	73	89
3×2		60.3
3×1-1/2		48.3
3×1-1/4		42.2
3-1/2×3	101.6	88.9	102
3-1/2×2-1/2		73
3-1/2×2		60.3
3-1/2×1-1/2		48.3
3-1/2×1-1/4		42.2
4×3-1/2	114.3	101.6	102
4×3		88.9
4×2-1/2		73
4×2		60.3
4×1-1/2		48.3
5×4	141.3	114.3	127
5×3-1/2		101.6
5×3		88.9
5×2-1/2		73
5×2		60.3
6×5	168.3	141.3	140
6×4		114.3
6×3-1/2		101.6
6×3		88.9
6×2-1/2		73
8×6	219.1	168.3	152
8×5		141.3
8×4		114.3
8×3-1/2		101.6
10×8	273	219.1	178
10×6		168.3
10×5		141.3
10×4		114.3
12×10	323.8	273	203
12×8		219.1
12×6		168.3
12×5		141.3
14×12	355.6	323	330
14×10		273
14×8		219.1
14×6		168.3
16×14	406.4	355.6	356
16×12		323.8
16×10		273
16×8		219.1
18×16	457.2	406.4	381
18×14		355.6
18×12		323.8
18×10		273
20×18	508	457.2	508
20×16		406.4
20×14		355.6
20×12		323.8
22×20	558.8	508	508
22×18		457.2
22×16		406.4
22×14		355.6
24×22	609.6	558.8	508
24×20		508
24×18		457.2
24×16		406.4
26×24	660	610	610
26×22		559
26×20		508
26×18		457
28×26	711	660	610
28×24		610
28×20		508
28×18		457
30×28	762	711	610
30×26		660
30×24		610
30×20		508
32×30	813	762	610
32×28		711
32×26		660
32×24		610
34×32	864	813	610
34×30		762
34×26		660
342×4		610
36×34	914	864	610
36×32		713
36×30		762
36×26		660
36×24		610
38×36	965	914	610
38×34		864
38×32		813
38×30		762
38×28		711
38×26		660
40×38		965	610
40×36	1016	914
40×34		864
40×32		813
40×30		762
42×40		1016	610
42×38	1067	965
42×36		914
42×34		864
42×32		813
42×30		762
44×42	1118	1067	610
44×40		1016
44×38		965
44×36		914
46×44	1168	1118	711
46×42		1067
46×40		1016
46×38		965
48×46	1219	1168	711
48×44		1118
48×42		1067
48×40		1016

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*Las tolerancias de las dimensiones se conforman con ASME B16.9

Detalles de producto

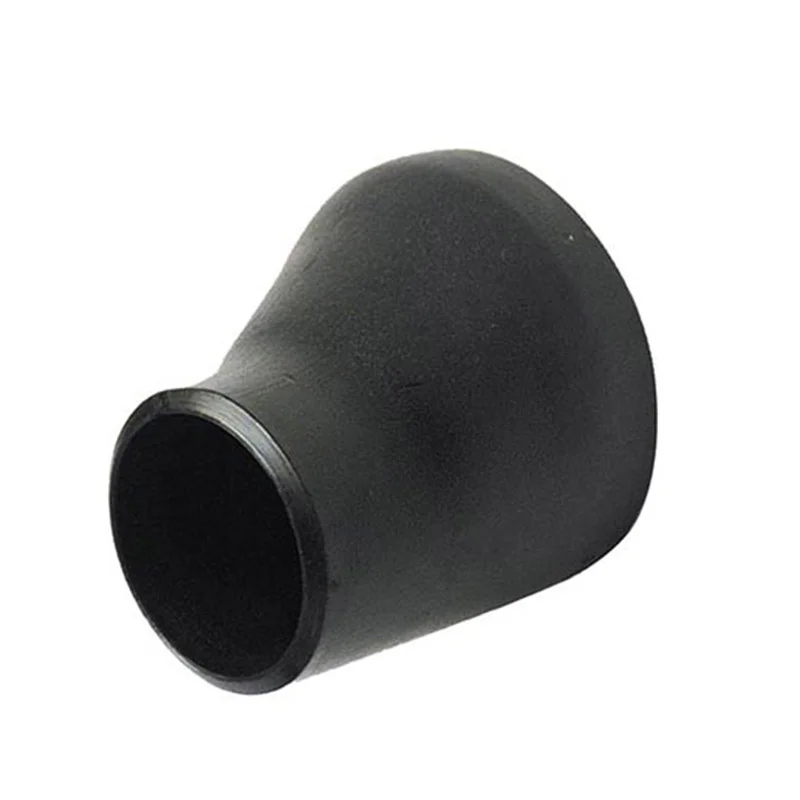

Un reductor es un acoplamiento de tubería con un tamaño de orificio más grande en un extremo y un tamaño de orificio más pequeño en el otro extremo. Se utiliza para cambiar la velocidad de flujo en la tubería. Reductor ranurado y reductor de soldadura a tope.

En general, el reductor soldado a tope está hecho de tuberías. Gungue un tubo de acero de longitud fija en un molde cónico, y su forma se cambia presionando hacia abajo. Reduciendo un extremo o extiende un extremo, luego se forma un reductor soldado. o reductores soldados de baja presión, están hechos de bobinas de acero. Rolando la placa de acero a una forma reductora y los solucionando.

¿Cuál es la diferencia entre un reductor concéntrico y excéntrico?

El reductor concéntrico dos extremos se centra en una línea, mientras que el reductor excéntrico tiene el centro de desplazamiento de ambos extremos y tiene un borde paralelo a la tubería. El reductor de tubería concéntrico se usa cuando la tubería es vertical y el reductor excéntrico se usa cuando se usa cuando se usa cuando se usa cuando se usa cuando se usa cuando se usa Las tuberías se colocan sobre una rejilla de tubería, debido al borde paralelo, podría permitir el reductor y la tubería al lado de las paredes o groud sin ocupar espacio.

Tamaño: 1/2 "-80"/DN15-DN2000

Técnico: forjado y empuje

Material: acero al carbono, acero inoxidable, acero de aleación

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Acero inoxidable: 1CR18NI9TI 0CR18NI9 00CR19NI10 0CR17NI12MO2TI, 00CR17NI14MO2 304 304L 316 316L

Aleación de acero: 16 mn CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: 45 °/90 °/180 LR/SR Codo, reductores, TEE, curvas, tapa, cruz.

Tipo: costura o sin costura

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: igual, reduciendo

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria energética, industria de válvulas, obras de agua, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada/ estuche de madera o según su especificación

MOQ: Para ser negociado.

Muestra: disponible

Precio: >> Obtenga la lista de precios más nueva (Lista de precios y técnico)

Servicio: OEM personalizado

Pakage: estuche de madera y paleta

Término de pago: T/T o L/C

Entrega: 7-30 días según la cantidad de pedido.
