Accesorios de tubería de soldadura a tope

Igual

Solicitud:

Un tee igual también llamado Traight Tee. Es un ajuste de la cubierta de la tubería de rama. Si la tubería principal y la tubería de rama tienen el mismo tamaño de orificio, entonces es necesario una camiseta igual. pero puede ramificarse de la tubería a 4 vías, por lo que también se llama ajuste de tubería cruzada de 4 vías o camiseta cruzada de 4 vías. tamaños superiores a 24 pulgadas. Las camisetas y la cruz se fabrican de acuerdo con ASME B16.9 (carbono y aleación) y MSS SP 43 (acero inoxidable y aleación de níquel).

Especificación:

ASME B16.9: TEE Straight & Cross

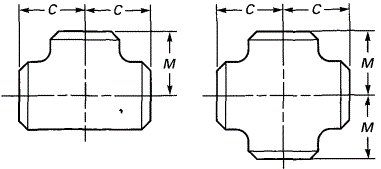

1. Dibujos técnicos de Tee & Cross rectos (ASME B16.9)

2. Dimensiones de Tee y Cross rectos (ASME B16.9)

Nominal Pipe	Outside	Center to End
Size(NPS)	Diameter	Run, C	Outlet, M
1/2"	21.3	25	25
3/4"	26.7	29	29
1"	33.4	38	38
1-1/4"	42.2	48	48
1-1/2"	48.3	57	57
2"	60.3	64	64
2-1/2"	73	76	76
3"	88.9	86	86
3-1/2"	101.6	95	95
4"	114.3	105	105
5"	141.3	124	124
6"	168.3	143	143
8"	219.1	178	178
10"	273	216	216
12"	323.8	254	254
14"	355.6	279	279
16"	406.4	305	305
18"	457	343	343
20"	508	381	381
22"	559	419	419
24"	610	432	432
26"	660	495	495
28"	711	521	521
30"	762	559	559
32"	813	597	597
34"	864	635	635
36"	914	673	673
38"	965	711	711
40"	1016	749	749
42"	1067	762	711
44"	1118	813	762
46"	1168	851	800
48"	1219	889	838

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*Las tolerancias de las dimensiones se conforman con ASME B16.9

Detalles de producto

Tamaño: 1/2 "-80"/DN15-DN2000

Técnico: forjado y empuje

Material: acero al carbono, acero inoxidable, acero de aleación

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Acero inoxidable: 1CR18NI9TI 0CR18NI9 00CR19NI10 0CR17NI12MO2TI, 00CR17NI14MO2 304 304L 316 316L

Aleación de acero: 16 mn CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: 45 °/90 °/180 LR/SR Codo, reductores, TEE, curvas, tapa, cruz.

Tipo: costura o sin costura

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: igual, reduciendo

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria energética, industria de válvulas, obras de agua, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada/ estuche de madera o según su especificación

MOQ: Para ser negociado.

Muestra: disponible

Precio: >> Obtenga la lista de precios más nueva (lista de precios y técnico)

Servicio: OEM personalizado

Pakage: estuche de madera y paleta

Término de pago: T/T o L/C

Entrega: 7-30 días según la cantidad de pedido.

Tee de tubería de soldadura a tope de acero al carbono
