Accesorios de tubería de soldadura a tope

180 ° de devolución de codo LR

Solicitud:

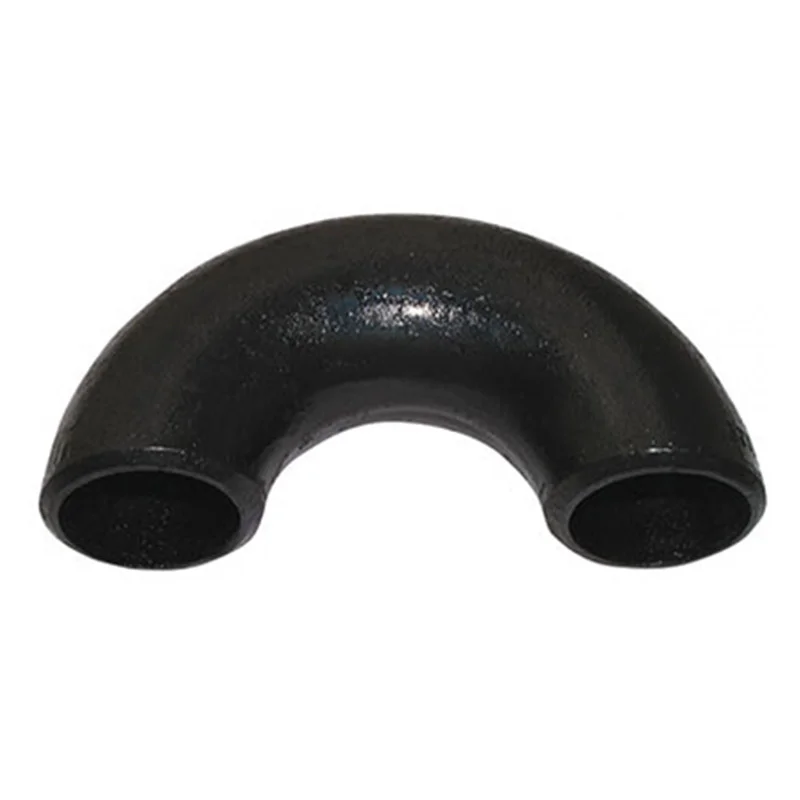

Bulto Weld 180 Return Elbow Sr es una especie de accesorios de soldadura a tope.

Hay dos tipos de soldadura a tope 180 codo, soldadura a tope 180 codo de radio largo (codo de 180 lr) y soldadura a tope 180 codo de radio corto (codo de 180 sr). La diferencia entre ellos es la distancia de centro a final. es 1.5 veces del tamaño de la tubería norminal, el centro de codo SR a extremo es igual al tamaño de la tubería norminal. Los codos de tope debajo de las 24 pulgadas se producen mediante costura de corte, calentamiento y doblado o tubos de acero sin costuras; Los codos de tubería de tamaños más grandes están hechos de tuberías soldadas o placas de acero.

Especificación:

ASME B16.9: 180D Return S/R

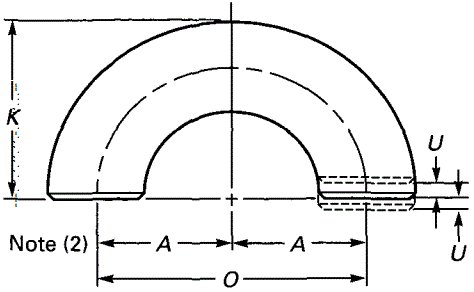

Technical Drawing of 180D Return S/R Buttwelding(ASME B16.9)

Dimensions of 180D Return Short Radius BW(ASME B16.9)

Norminal Pipe	Outside	Center to Center	Back to Face
Size (NPS)	Diameter	O	K
1"	33.4	51	41
1-1/4"	42.2	64	52
1-1/2"	48.3	76	62
2"	60.3	102	81
2-1/2"	73	127	100
3"	88.9	152	121
3-1/2"	101.6	178	140
4"	114.3	203	159
5"	141.3	254	197
6"	168.3	305	237
8"	219.1	406	313
10"	273	508	391
12"	323.8	610	467
14"	355.6	711	533
16"	406.4	813	610
18"	457	914	686
20"	508	1016	762
22"	559	1118	838
24"	610	1219	914

*All dimensions are in mm unit(inch unit data sheet is also available upon request).

*Check the tolerances and materials for butt welding pipe fittings from "Price List and Techinical"

*Tolerances of dimensions are in conformance with ASME B16.9

ASME B16.9: 180D Return L/R

1. Technical Drawing of 180D Return L/R Buttwelding(ASME B16.9)

2. Dimensions of 180D Return Long Radius BW(ASME B16.9)

Norminal Pipe	Outside Diameter	Center to Center	Back to Face
Size (NPS)	Outside Diameter	O	K
1/2	21.3	76	48
3/4	26.7	76	51
1	33.4	76	56
1 1/4	42.2	95	70
1 1/2	48.3	114	83
2	60.3	152	106
2 1/2	73	190	132
3	88.9	229	159
3 1/2	101.6	267	184
4	114.3	305	210
5	141.3	381	262
6	168.3	457	313
8	219.1	610	414
10	273	762	518
12	323.8	914	619
14	355.6	1067	711
16	406.4	1219	813
18	457	1372	914
20	508	1524	1016
22	559	1676	1118
24	610	1829	1219

*All dimensions are in mm unit(inch unit data sheet is also available upon request).

*Click to view the selection of materials for butt weld pipe fittings.

*Tolerances of dimensions are in conformance with ASME B16.9

Detalles de producto

Tamaño: 1/2 "-80"/DN15-DN2000

Técnico: forjado y empuje

Material: acero al carbono, acero inoxidable, acero de aleación

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Acero inoxidable: 1CR18NI9TI 0CR18NI9 00CR19NI10 0CR17NI12MO2TI, 00CR17NI14MO2 304 304L 316 316L

Aleación de acero: 16 mn CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: 45 °/90 °/180 LR/SR Codo, reductores, TEE, curvas, tapa, cruz.

Tipo: costura o sin costura

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: igual, reduciendo

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria energética, industria de válvulas, obras de agua, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada/ estuche de madera o según su especificación

MOQ: Para ser negociado.

Muestra: disponible

Precio: >> Obtenga la lista de precios más nueva ( Lista de precios y técnico)

Servicio: OEM personalizado

Pakage: estuche de madera y paleta

Término de pago: T/T o L/C

Entrega: 7-30 días según la cantidad de pedido.
