Accesorios de tubería de soldadura a tope

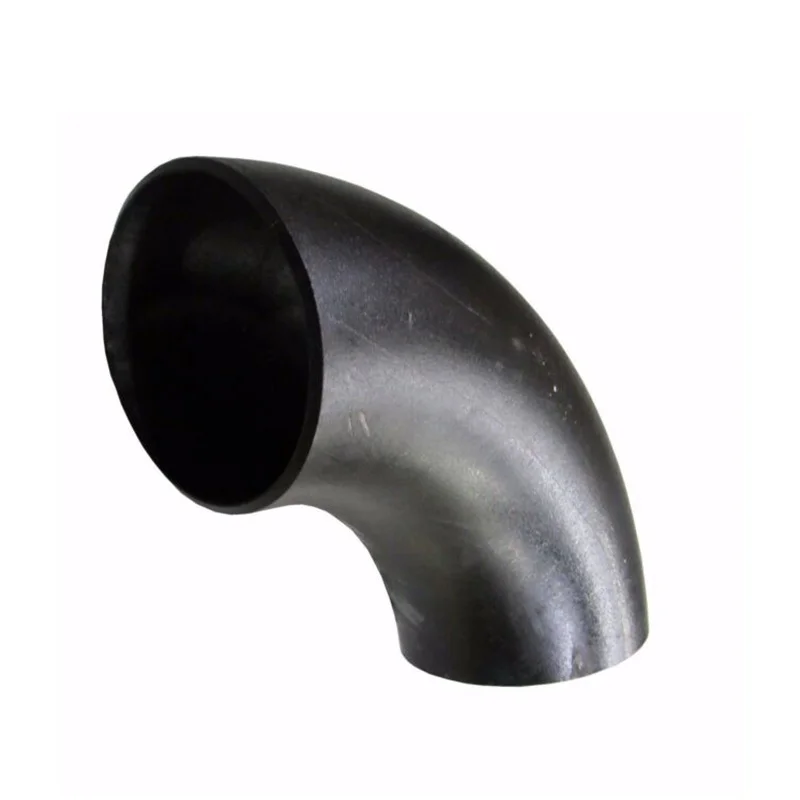

Reduciendo el codo de 90 ° LR

Solicitud:

Butt Weld Radius Long 90 ° Reductor de codo LR es un tipo de accesorios de soldadura a tope.

Hay dos tipos de codo de soldadura a tope, soldadura a tope 90 codo de radio largo (codo de 90 lr) y soldadura a tope 90 codo de radio corto (codo 90 SR). La diferencia entre ellos es la distancia central a final de la distancia. 1.5 veces del tamaño de la tubería norminal, el centro de codo SR a extremo es igual al tamaño de la tubería norminal. Los codos de tope debajo de las 24 pulgadas se producen mediante costura de corte, calentamiento y doblado o tubos de acero sin costuras; Los codos de tubería de tamaños más grandes están hechos de tuberías soldadas o placas de acero.

Los accesorios de soldadura a tope son componentes utilizados para conectar tuberías mediante soldadura. Hay tipos vírgenes de accesorios de tubería de soldadura a tope: codo, tee, cruz, reductor y tapa, etc.,

Las especificaciones clave para los accesorios de Buttweld son el ASME B16.9 (accesorios de carbono y aleación) y el MSS SP 43 (que integra ASME B16.9 para accesorios de acero inoxidable, dúplex y aleación de níquel).

Los accesorios de soldadura en el tope se pueden usar con conexión de tuberías de alta presión. Son fuertes y tienen una larga vida útil.

Especificación:

ASME B16.9: Reducción del codo 90D L/R

Dibujo técnico de la reducción del codo 90D L/R Buttwelding (ASME B16.9)

Dimensiones de 90d Radio largo reduciendo el codo BW (ASME B16.9)

NPS	Outside Diameter		Center to End	NPS	Outside Diameter		Center to End
NPS	Large end	Small end	A	NPS	Large end	Small end	A
2×1 1/2	60.3	48.3	76	10×8	273.0	219.1	381
2×1 1/4	60.3	42.2	76	10×6	273.0	168.3	381
2×1	60.3	33.4	76	10×5	273.0	141.3	381
2 1/2×2	73.0	60.3	95	12×10	323.8	273	457
2 1/2×1 1/2	73.0	48.3	95	12×8	323.8	219.1	457
2 1/2×1 1/4	73.0	42.2	95	12×6	323.8	168.3	457
3×2 1/2	88.9	73.0	114	14×12	355.6	323.8	533
3×2	88.9	60.3	114	14×10	355.6	273	533
3×1 1/2	88.9	48.3	114	14×8	355.6	219.1	533
3 1/2×3	101.6	88.9	133	16×14	406.4	355.6	610
3 1/2×2 1/2	101.6	73.0	133	16×12	406.4	323.8	610
3 1/2×2	101.6	60.3	133	16×10	406.4	273	610
4×3 1/2	114.3	101.6	152	18×16	457	406.4	686
4×3	114.3	88.9	152	18×14	457	355.6	686
4×2 1/2	114.3	73.0	152	18×12	457	323.8	686
4×2	114.3	60.3	152	18×10	457	273	686
5×4	141.3	114.3	190	20×18	508	457	762
5×3 1/2	141.3	101.6	190	20×16	508	406.4	762
5×3	141.3	88.9	190	20×14	508	355.6	762
5×2 1/2	141.3	73.0	190	20×12	508	323.8	762
6×5	168.3	141.3	229	20×10	508	273	762
6×4	168.3	114.3	229	24×22	610	559	914
6×3 1/2	168.3	101.6	229	24×20	610	508	914
6×3	168.3	88.9	229	24×18	610	457	914
8×6	219.1	168.3	305	24×16	610	406.4	914
8×5	219.1	141.3	305	24×14	610	355.6	914
8×4	219.1	114.3	305	24×12	610	323.8	914

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*Las tolerancias de las dimensiones se conforman con ASME B16.9

Detalles de producto

Tamaño: 1/2 "-80"/DN15-DN2000

Técnico: forjado y empuje

Material: acero al carbono, acero inoxidable, acero de aleación

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Acero inoxidable: 1CR18NI9TI 0CR18NI9 00CR19NI10 0CR17NI12MO2TI, 00CR17NI14MO2 304 304L 316 316L

Aleación de acero: 16 mn CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: 45 °/90 °/180 LR/SR Codo, reductores, TEE, curvas, tapa, cruz.

Tipo: costura o sin costura

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: igual, reduciendo

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria energética, industria de válvulas, obras de agua, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada/ estuche de madera o según su especificación

MOQ: Para ser negociado.

Muestra: disponible

Precio: >> Obtenga la lista de precios más nueva (lista de precios y técnico)

Servicio: OEM personalizado

Pakage: estuche de madera y paleta

Término de pago: T/T o L/C

Entrega: 7-30 días según la cantidad de pedido.

El codo reductor de 90 grados también se llama codo reductor de 90 grados, que se utiliza para conectar dos tuberías de acero de diferentes tamaños para la dirección. El proceso de producción habitual es cortar un codo de 90 grados en blanco con un diámetro de tubería estándar, y luego deformarlo en el molde con una prensa hidráulica, de modo que los dos extremos del codo tengan diferentes tamaños. Después de la hidroformación, se utiliza una máquina de conformación para dar forma. El procesamiento de codo reductor de 90 grados es un método de procesamiento de deformación en frío metálico, es uno de los principales métodos de procesamiento de plástico metálico (o procesamiento de presión), y también pertenece a la tecnología de ingeniería de formación de material.

Las ventajas del proceso de fabricación de codo reductor de 90 grados se manifiestan principalmente en los siguientes aspectos:

1. Necesita usar el codo en blanco como materia prima, no es necesario reabrir el molde, ahorrar el costo y el tiempo del moho, y al mismo tiempo, puede aceptar pequeños pedidos por lotes de los clientes.

2. El espacio en blanco del codo reductor es el espacio en blanco del codo, por lo que la mano de obra es simple, la precisión es fácil de garantizar y el ensamblaje y la soldadura son convenientes.

3. Debido a las dos razones anteriores, el ciclo de fabricación se puede acortar y el costo de producir codos se reduce considerablemente.

Como exportador de brida de tubería de alta calidad en el norte de China, Eathu tiene un buen precio y calidad en los productos de codo reductores de 90 grados, y puede producir codos reductores de 90 grados en función de una pequeña cantidad de necesidades del proyecto. La calidad y el precio de los codos reductores de 90 grados son ventajosas, comuníquese con el departamento de ventas de Eathu para obtener la lista de precios.
