Accesorios de tubería de soldadura a tope

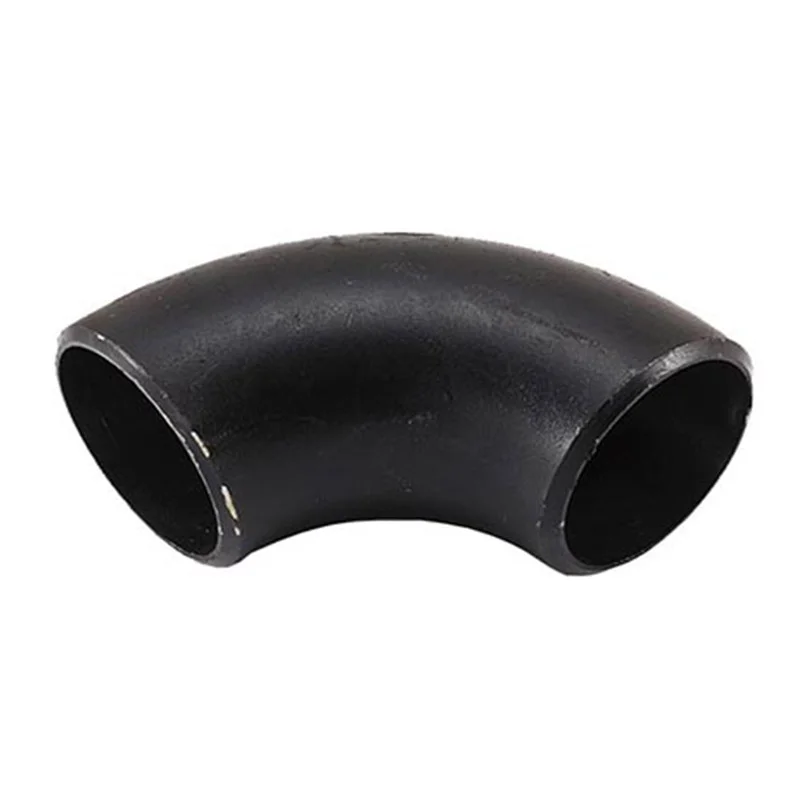

90 ° Codo LR

Solicitud:

Butt Weld Long Radius 90 Elbow es una especie de accesorios de soldadura a tope.

Hay dos tipos de codo de soldadura a tope, soldadura a tope 90 codo de radio largo (codo de 90 lr) y soldadura a tope 90 codo de radio corto (codo 90 SR). La diferencia entre ellos es la distancia central a final de la distancia. 1.5 veces del tamaño de la tubería norminal, el centro de codo SR a extremo es igual al tamaño de la tubería norminal. Los codos de tope debajo de las 24 pulgadas se producen mediante costura de corte, calentamiento y doblado o tubos de acero sin costuras; Los codos de tubería de tamaños más grandes están hechos de tuberías soldadas o placas de acero.

Los accesorios de soldadura a tope son componentes utilizados para conectar tuberías mediante soldadura. Hay tipos vírgenes de accesorios de tubería de soldadura a tope: codo, tee, cruz, reductor y tapa, etc.,

Las especificaciones clave para los accesorios de Buttweld son el ASME B16.9 (accesorios de carbono y aleación) y el MSS SP 43 (que integra ASME B16.9 para accesorios de acero inoxidable, dúplex y aleación de níquel).

Los accesorios de soldadura en el tope se pueden usar con conexión de tuberías de alta presión. Son fuertes y tienen una larga vida útil.

Especificación:

Dibujo técnico de 90 grados de codo de radio de largo, Buttwelding (ASME B16.9)

Dimensiones de 90 grados de codo de radio de largo, Buttwelding (ASME B16.9)

Nominal Pipe	Outside Diameter at	Center to End
Size(NPS)	Bevel	90 degree Elbows, A
1/2"	21.3	38
3/4"	26.7	38
1"	33.4	38
1-1/4"	42.2	48
1-1/2"	48.3	57
2"	60.3	76
2-1/2"	73	95
3"	88.9	114
3-1/2"	101.6	133
4"	114.3	152
5"	141.3	190
6"	168.3	229
8"	219.1	305
10"	273	381
12"	323.8	457
14"	355.6	533
16"	406.4	610
18"	457	686
20"	508	762
22"	559	838
24"	610	914
26"	660	991
28"	711	1067
30"	762	1143
32"	813	1219
34"	864	1295
36"	914	1372
38"	965	1448
40"	1016	1524
42"	1067	1600
44"	1118	1676
46"	1168	1753
48"	1219	1829

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*Las tolerancias de las dimensiones se conforman con ASME B16.9

Detalles de producto

Tamaño: 1/2 "-80"/DN15-DN2000

Técnico: forjado y empuje

Material: acero al carbono, acero inoxidable, acero de aleación

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Acero inoxidable: 1CR18NI9TI 0CR18NI9 00CR19NI10 0CR17NI12MO2TI, 00CR17NI14MO2 304 304L 316 316L

Aleación de acero: 16 mn CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: 45 °/90 °/180 LR/SR Codo, reductores, TEE, curvas, tapa, cruz.

Tipo: costura o sin costura

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: igual, reduciendo

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria energética, industria de válvulas, obras de agua, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada/ estuche de madera o según su especificación

MOQ: Para ser negociado.

Muestra: disponible

Precio: >> Obtenga la lista de precios más nueva ( Lista de precios y técnico)

Servicio: OEM personalizado

Pakage: estuche de madera y paleta

Término de pago: T/T o L/C

Entrega: 7-30 días según la cantidad de pedido.

pregunte ahora

Si tiene alguna duda o necesidad sobre el producto, por favor rellene el siguiente formulario y nos pondremos en contacto con usted lo antes posible.
