Accesorios de tubería de soldadura a tope

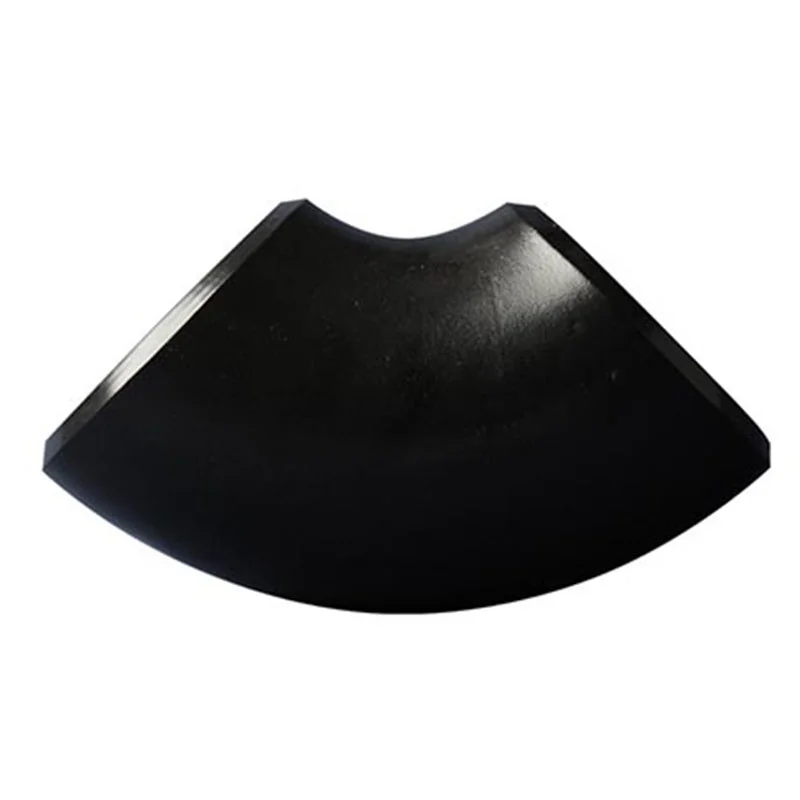

90 ° Codo Sr

Solicitud:

Hay dos tipos de codo de soldadura a tope, soldadura a tope 90 codo de radio largo (codo 90 LR) y soldadura a tope 90 codo de radio corto (codo 90 SR). La diferencia entre ellos es la longitud del radio.

Butt Weld Short Radius 90 Elbow es un tipo de accesorios de soldadura a tope.

Los accesorios de soldadura a tope son componentes utilizados para conectar tuberías mediante soldadura. Hay vírgenes con los accesorios de tubería de soldadura a tope: codo, tee, cruz, reductor y tapa, etc.,

Las especificaciones clave para los accesorios de Buttweld son el ASME B16.9 (accesorios de carbono y aleación) y el MSS SP 43 (que integra ASME B16.9 para accesorios de acero inoxidable, dúplex y aleación de níquel).

Los accesorios de soldadura en el tope se pueden usar con conexión de tuberías de alta presión. Son fuertes y tienen una larga vida útil.

Especificación:

ASME B16.9: Codo 90D S/R

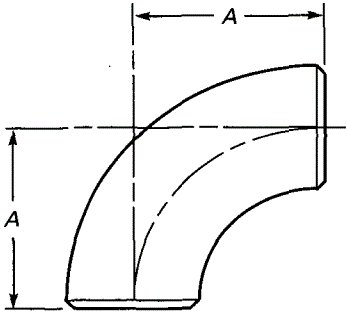

Dibujo técnico de 90d Codo S/R Buttwelding (ASME B16.9)

Dimensiones de 90d Codo Short Radius BW (ASME B16.9)

Nominal Pipe	Outside Diameter	Center to End
Size (NPS)	Outside Diameter	90 degree Elbows A
1"	33.4	25
1-1/4"	42.2	32
1-1/2"	48.3	38
2"	60.3	51
2-1/2"	73	64
3"	88.9	76
3-1/2"	101.6	89
4"	114.3	102
5"	141.3	127
6"	168.3	152
8"	219.1	203
10"	273	254
12"	323.8	305
14"	355.6	356
16"	406.4	406
18"	457	457
20"	508	508
22"	559	559
24"	610	610

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*Las tolerancias de las dimensiones se conforman con ASME B16.9

Detalles de producto

Tamaño: 1/2 "-80"/DN15-DN2000

Técnico: forjado y empuje

Material: acero al carbono, acero inoxidable, acero de aleación

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Acero inoxidable: 1CR18NI9TI 0CR18NI9 00CR19NI10 0CR17NI12MO2TI, 00CR17NI14MO2 304 304L 316 316L

Aleación de acero: 16 mn CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: 45 °/90 °/180 LR/SR Codo, reductores, TEE, curvas, tapa, cruz.

Tipo: costura o sin costura

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180 °

Conexión: soldadura

Forma: igual, reduciendo

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria energética, industria de válvulas, obras de agua, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada/ estuche de madera o según su especificación

MOQ: Para ser negociado.

Muestra: disponible

Precio: >> Obtenga la lista de precios más nueva (lista de precios y técnico)

Servicio: OEM personalizado

Pakage: estuche de madera y paleta

Término de pago: T/T o L/C

Entrega: 7-30 días según la cantidad de pedido.
