Accesorios de tubería de soldadura a tope

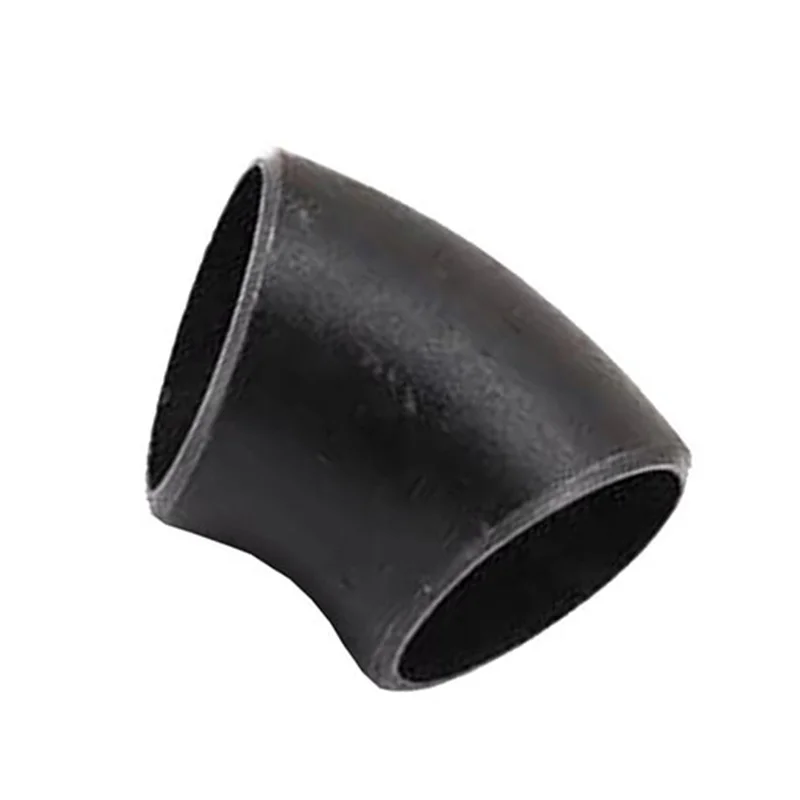

45 ° Codo LR

Solicitud:

Butt Weld Long Radius 45 Elbow es una especie de accesorios de soldadura a tope.

Hay dos tipos de soldadura a tope 45 codo, soldadura a tope 45 codo de radio largo (45 lr codo) y soldadura a tope 45 codo de radio corto (45 sr codo). La diferencia entre ellos es la distancia de centro a final. es 1.5 veces del tamaño de la tubería norminal, el centro de codo SR a extremo es igual al tamaño de la tubería norminal. Los codos de soldadura a tope debajo de las 24 pulgadas se producen mediante costura de corte, calentamiento y doblado o tuberías de acero sin costuras; Los codos de tubería de tamaños más grandes están hechos de tuberías soldadas o placas de acero.

Especificación:

ASME B16.9: Codo 45d L/R

Dibujo técnico de 45d Long Radius Codo Buttwelding (ASME B16.9)

Dimensiones de 45d Long Radius Elbow BW (ASME B16.9)

Nominal Pipe	Outside	Center to End
Size(NPS)	Diameter	45 deg Elbows, B
1/2"	21.3	16
3/4"	26.7	19
1"	33.4	22
1-1/4"	42.2	25
1-1/2"	48.3	29
2"	60.3	35
2-1/2"	73	44
3"	88.9	51
3-1/2"	101.6	57
4"	114.3	64
5"	141.3	79
6"	168.3	95
8"	219.1	127
10"	273	159
12"	323.8	190
14"	355.6	222
16"	406.4	254
18"	457	286
20"	508	318
22"	559	343
24"	610	381
26"	660	406
28"	711	438
30"	762	470
32"	813	502
34"	864	533
36"	914	565
38"	965	600
40"	1016	632
42"	1067	660
44"	1118	695
46"	1168	727
48"	1219	759

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*Las tolerancias de las dimensiones se conforman con ASME B16.9

Detalles de producto

Tamaño: 1/2 "-80"/DN15-DN2000

Técnico: forjado y empuje

Material: acero al carbono, acero inoxidable, acero de aleación

Acero al carbono: ASTM, A234WPB, A234WPC, A420WPL6, Q235,10#, A3, Q235A, 20G, 16Mn, DIN ST37, ST45.8, ST52.4, St.35.8, St.35.8.

Acero inoxidable: 1CR18NI9TI 0CR18NI9 00CR19NI10 0CR17NI12MO2TI, 00CR17NI14MO2 304 304L 316 316L

Aleación de acero: 16 mn CR5MO 12CR1MOV 10CRMO910 15CRMO 12CR2MO1, A335P22 ST45.8, ASTM A860 WPHY X42 X52 X60 X70

Estándar: ASME/ANSI B16.9, B16.11, B16.28, JIS B2311, B2312, B2312, B2316 ASTM A403 MSS SP-43, SP-83, SP-97

Modelo: 45rict/90б/180 LR/SR Codo, reductores, Tee, curvas, tapa, cruz.

Tipo: costura o sin costura

Fin: extremo biselado

Superficie: pintura negra/aceite a prueba de óxido/galvanizado en caliente

Espesor de la pared: SCH10/10S, SCH20/20S, STD, SCH40/40S, XS, SCH80, SCH100, SCH120, SCH140, SCH160, XXS, etc. (para ANSI), SGP (para JIS)

Ángulos de codo: 30/45/60/90/180icación

Conexión: soldadura

Forma: igual, reduciendo

Certificado: ISO -9001: 2000, API, CCS

Aplicación: industria petroquímica y de gas, industria energética, industria de válvulas, obras de agua, industria de construcción naval, construcción, etc.

Embalaje: paletas de madera contrachapada/ estuche de madera o según su especificación

MOQ: Para ser negociado.

Muestra: disponible

Precio: >> Obtenga la lista de precios más reciente

Servicio: OEM personalizado

Pakage: estuche de madera y paleta

Término de pago: T/T o L/C

Entrega: 7-30 días según la cantidad de pedido.

*Todas las dimensiones están en la unidad MM (la hoja de datos de la unidad de pulgada también está disponible a pedido).

*Verifique las tolerancias y materiales para los accesorios de tuberías de soldadura a tope desde "Lista de precios y técnico"

*¿Tolerancias de las dimensiones?
