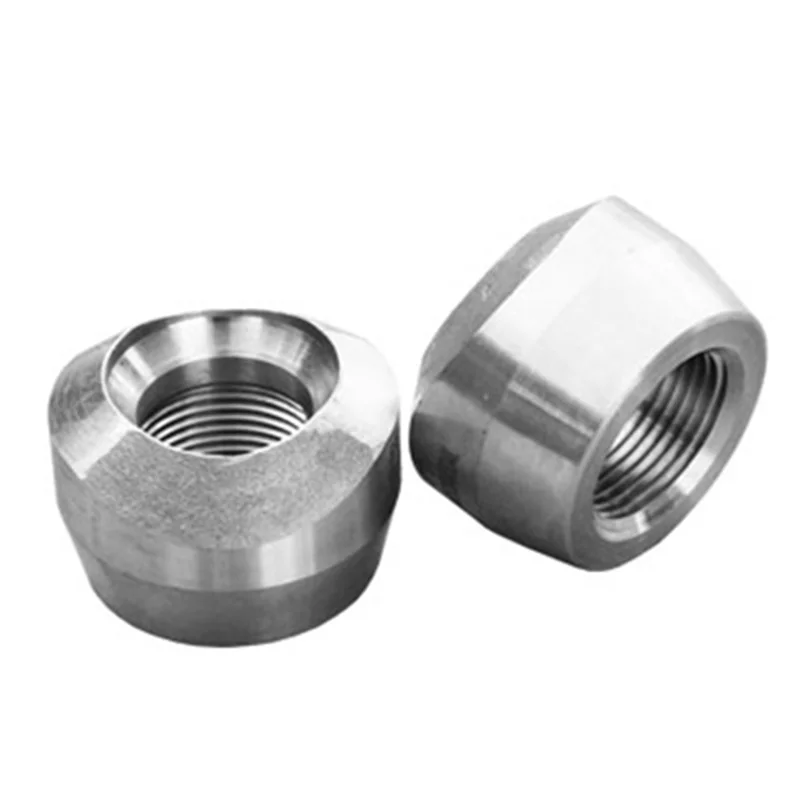

Escala enhebrada
Solicitud:
Tamaño: 1/8 "-4" Tipo de soldadura de enchufe
Presión:
SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)
Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)
Conección: hilo (npt, bsp, rp, g), soldadura de enchufe
Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.
Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;
Material: acero inoxidable, acero al carbono y acero inoxidable dúplex
Compartir a:
Especificación:

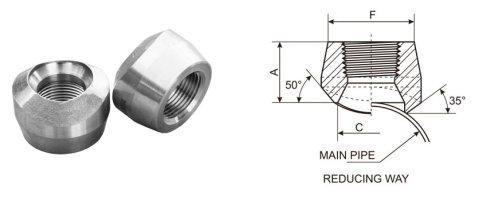

Dimensión de salida roscada
| Out-Let | Reducing Way | |||||
| Pipe | A | C | F | |||
| NPS | 3000lb | 6000lb | 3000lb | 6000lb | 3000lb | 6000lb |
| (in) | (Sch80) | (Sch160) | (Sch80) | (Sch160) | (Sch80) | (Sch160) |
| 1/8" | 19 | --- | 13.7 | --- | 17.3 | --- |
| 1/4" | 19 | --- | 13.7 | --- | 22 | --- |
| 3/8" | 21 | --- | 17.1 | --- | 25.8 | --- |
| 1/2" | 25 | 32 | 21.3 | 16.6 | 31.3 | 33.9 |
| 3/4" | 27 | 37 | 26.7 | 21.2 | 37.1 | 41.2 |
| 1" | 33 | 40 | 33.4 | 27 | 45.5 | 49.9 |
| 1-1/4" | 33 | 41 | 42.2 | 35.8 | 57 | 58.6 |
| 1-1/2" | 35 | 43 | 48.3 | 41.2 | 64 | 66.7 |
| 2" | 38 | 52 | 60.3 | 51.6 | 76 | 83.2 |
| 2-1/2" | 46 | --- | 73 | --- | 92 | --- |
| 3" | 51 | --- | 88.9 | --- | 109.2 | --- |
| 4" | 57 | --- | 114.3 | --- | 140 | --- |

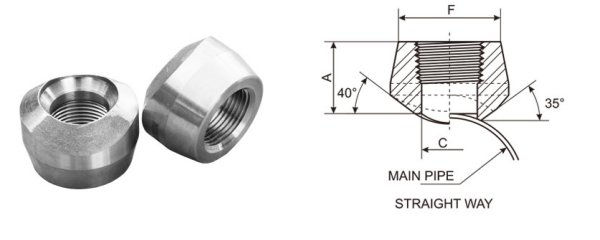

| Out-Let | Straight Way | ||
| Pipe | A | C | F |
| NPS | 3000lb | ||
| (in) | |||
| 1/8" | |||
| 1/4" | 19 | 11.5 | 22 |
| 3/8" | 21 | 14.5 | 25.9 |
| 1/2" | 25 | 16.5 | 31.4 |
| 3/4" | 27 | 21.5 | 37.1 |
| 1" | 33 | 27.2 | 45.5 |
| 1-1/4" | 33 | 36 | 57 |
| 1-1/2" | 35 | 42 | 64 |
| 2" | 38 | 53 | 76 |
| 2-1/2" | 46 | 65 | 92 |
| 3" | 51 | 80 | 109.2 |
| 4" | 57 | 104 | 140 |
(1) Dimensions in Millimeters.
(2) Thread in accordance with ASME B1.20.1
(3) 3000LBS outlet size 4 and less fit a number of run pipe sizes and the fitting are marked accordingly.
Dimensional Tolerance of MSS-SP97
| Item | 1/8"to3/4" | 1"to4" | |||
| Face of fitting to crotch(A) | ±0.76 | ±1.52 |
Conventional Run Size Combinations
| OUTLET SIZE | ||||||||||||
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | ||
| RUN SIZE | Reducing Way | 3/8"~3/4" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 5" |
| (Main Pipe) | 1"~36" | 3/4"~1-1/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 4" | 6" | |
| 1-1/2"~36" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 4" | 5" | 8" | |||
| 1-1/2"~3" | 2"~3" | 2-1/2" | 3" | 3-1/2" | 4" | 5" | 6" | 10" | ||||
| 3-1/2"~36" | 3-1/2"~6" | 3" | 3-1/2"~5" | 4"~5" | 5"~6" | 6" | 8" | 12"~14" | ||||
| 8"~36" | 3-1/2"~4" | 6"~8" | 6"~10" | 8"~10" | 8" | 10" | 16"~18" | |||||
| 5"~10" | 10"~36" | 12"~36" | 12"~18" | 10"~14" | 12"~16" | 20"~24" | ||||||
| 12"~36" | 20"~36" | 16"~36" | 18"~36" | 26"~36" | ||||||||
| Straight Way | 3/8"~36" | 1/2"~36" | 3/4"~36" | 1"~36" | 1-1/4"~1-1/2" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 5" | |
| 2"~36" | 2"~3" | 2-1/2"~4" | 3"~3-1/2" | 3-1/2"~4" | 4" | 6" | ||||||
| 3-1/2"~36" | 5"~36" | 4"~6" | 5"~8" | 5" | 8" | |||||||
| 8"~36" | 10"~36" | 6" | 10" | |||||||||
| 8"~12" | 12"~16" | |||||||||||
| 14"~36" | 18"~36" | |||||||||||
Nota: Cada tamaño de salida de gráficos está diseñado para adaptarse al número de tamaño de tubería de ejecución.
