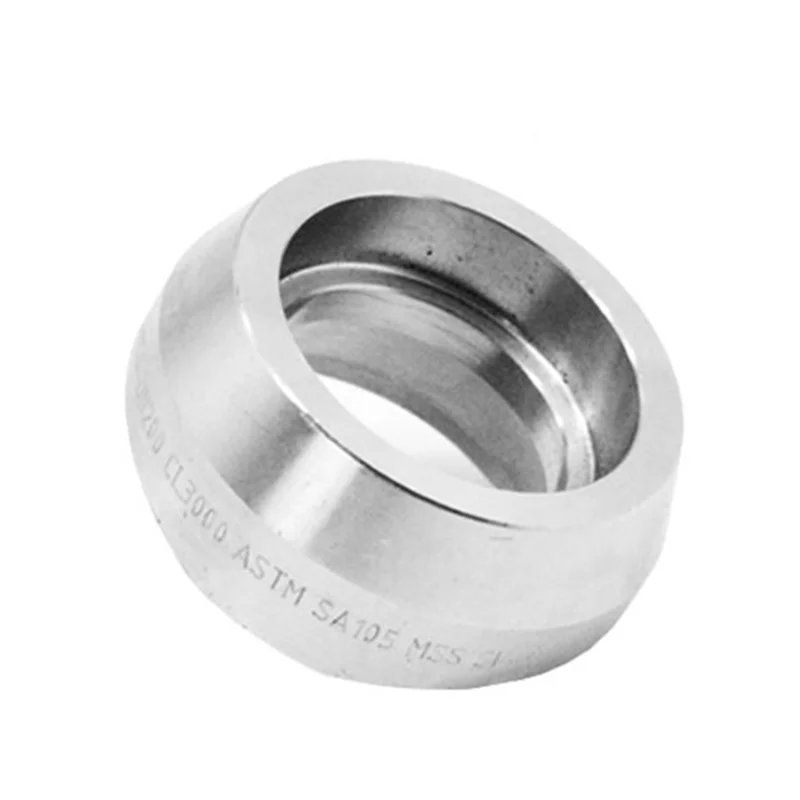

Salida de soldadura
Solicitud:
Tamaño: 1/8 "-4" Tipo de soldadura de enchufe
Presión:
SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)
Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)
Conección: hilo (npt, bsp, rp, g), soldadura de enchufe
Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.
Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;
Material: acero inoxidable, acero al carbono y acero inoxidable dúplex
Compartir a:
Especificación:

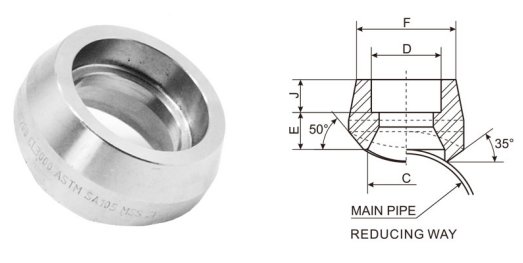

Dimensión de salida de soldadura del zócalo
| Out-Let | Reducing Way | |||||||||
| Pipe | C | D | F | J | E | |||||
| NPS | (Min.) | (Min.) | ||||||||
| 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | 3000 | 6000 | |
| 1/8" | 13.7 | --- | 10.8 | --- | 22 | --- | 9.7 | --- | 10.4 | --- |
| 1/4" | 13.7 | --- | 14.2 | --- | 22 | --- | 9.7 | --- | 10.4 | --- |
| 3/8" | 19.1 | --- | 17.6 | --- | 25.9 | --- | 9.7 | --- | 12.7 | --- |
| 1/2" | 21.3 | 16.6 | 21.8 | 21.8 | 31.4 | 38 | 9.7 | 9.7 | 16 | 23.9 |
| 3/4" | 26.7 | 21.2 | 27.2 | 27.2 | 37.1 | 44 | 12.7 | 12.7 | 16 | 25.4 |
| 1" | 33.4 | 27 | 33.9 | 33.9 | 45.5 | 57 | 12.7 | 12.7 | 22.4 | 28.7 |
| 1-1/4" | 42.2 | 35.8 | 42.7 | 42.7 | 57 | 54 | 12.7 | 12.7 | 22.4 | 30.2 |
| 1-1/2" | 48.3 | 41.2 | 48.8 | 48.8 | 64 | 76 | 12.7 | 12.7 | 23.9 | 31.8 |
| 2" | 60.3 | 51.6 | 61.2 | 61.2 | 76 | 92 | 15.8 | 15.8 | 23.9 | 36.6 |
| 2-1/2" | 73.2 | --- | 73.9 | --- | 92 | --- | 15.8 | --- | 25.4 | --- |
| 3" | 88.9 | --- | 89.8 | --- | 109.2 | --- | 15.8 | --- | 30.2 | --- |
| 4" | 114.3 | --- | 115.2 | --- | 140 | --- | 19.1 | --- | 30.2 | --- |

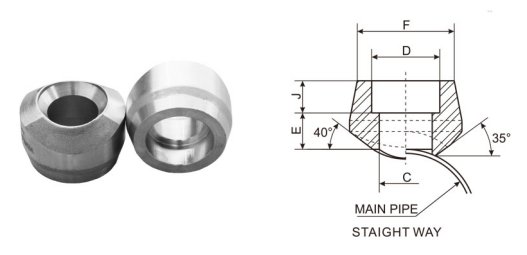

| Out-Let | Staight Way | ||||
| Pipe | C | D | F | J | E |
| NPS | (Min.) | (Min.) | |||
| 3000 | |||||
| 1/8" | --- | --- | --- | --- | --- |
| 1/4" | 11.5 | 14.2 | 22 | 9.7 | 10.4 |
| 3/8" | 14.5 | 17.6 | 25.9 | 9.7 | 12.7 |
| 1/2" | 16.5 | 21.8 | 31.4 | 9.7 | 16 |
| 3/4" | 21.5 | 27.2 | 37.1 | 12.7 | 16 |
| 1" | 27.2 | 33.9 | 45.5 | 12.7 | 22.4 |
| 1-1/4" | 36 | 42.7 | 57 | 12.7 | 22.4 |
| 1-1/2" | 42 | 48.8 | 64 | 12.7 | 23.9 |
| 2" | 53 | 61.2 | 76 | 15.8 | 23.9 |
| 2-1/2" | 65 | 73.9 | 92 | 15.8 | 25.4 |
| 3" | 80 | 89.8 | 109.2 | 15.8 | 30.2 |
| 4" | 104 | 115.2 | 140 | 19.1 | 30.2 |
(1) Dimensiones en milímetros.
(2) Socador de acuerdo con ASME B16.11
(3) El tamaño de salida de 3000 libras 4 y menos se ajustan a varios tamaños de tubería de ejecución y el ajuste se marcan en consecuencia.
Combinaciones de tamaño de ejecución convencionales
| OUTLET SIZE | ||||||||||||
| 1/4" | 3/8" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 4" | ||
| RUN SIZE (Main Pipe) | Reducing Way | 3/8"~3/4" | 1/2" | 3/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 5" |
| 1"~36" | 3/4"~1-1/4" | 1" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 4" | 6" | ||
| 1-1/2"~36" | 1-1/4" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 4" | 5" | 8" | |||
| 1-1/2"~3" | 2"~3" | 2-1/2" | 3" | 3-1/2" | 4" | 5" | 6" | 10" | ||||
| 3-1/2"~36" | 3-1/2"~6" | 3" | 3-1/2"~5" | 4"~5" | 5"~6" | 6" | 8" | 12"~14" | ||||
| 8"~36" | 3-1/2"~4" | 6"~8" | 6"~10" | 8"~10" | 8" | 10" | 16"~18" | |||||
| 5"~10" | 10"~36" | 12"~36" | 12"~18" | 10"~14" | 12"~16" | 20"~24" | ||||||
| 12"~36" | 20"~36" | 16"~36" | 18"~36" | 26"~36" | ||||||||
| Straight Way | 3/8"~36" | 1/2"~36" | 3/4"~36" | 1"~36" | 1-1/4"~1-1/2" | 1-1/2" | 2" | 2-1/2" | 3" | 3-1/2" | 5" | |
| 2"~36" | 2"~3" | 2-1/2"~4" | 3"~3-1/2" | 3-1/2"~4" | 4" | 6" | ||||||
| 3-1/2"~36" | 5"~36" | 4"~6" | 5"~8" | 5" | 8" | |||||||
| 8"~36" | 10"~36" | 6" | 10" | |||||||||
| 8"~12" | 12"~16" | |||||||||||
| 14"~36" | 18"~36" | |||||||||||
Nota: Cada tamaño de salida de gráficos está diseñado para adaptarse al número de tamaño de tubería de ejecución.
