Accesorios de tubería forjados

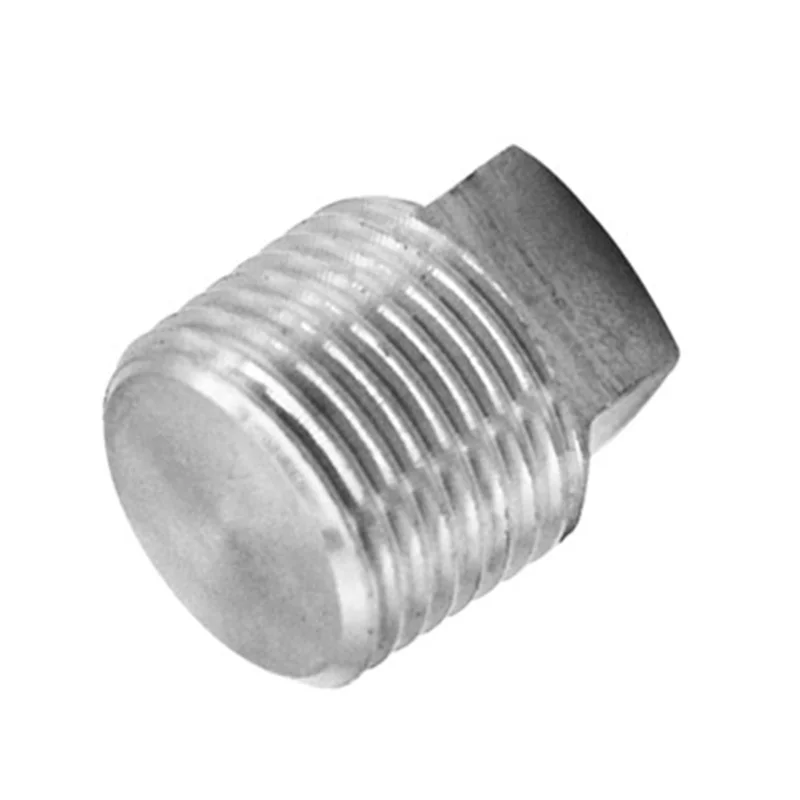

Enchufe de cabeza cuadrada

Especificación:

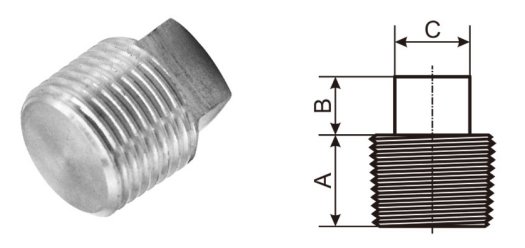

Dimensión de enchufe de cabeza cuadrada

DN	Nom.	Length	Square Head Plug		Round Head Plug		Hex.Head Plug&Bushing
	Pipe	(Min)	Height of	Width Flat	Nominal	Length	Width Flat	Hex.Height(Min.）
	Size	A	Square	(Min.)	Diameter	(Min.)	(Nom.)	Hex.Height(Min.）
			(Min.)	C	of Head(Nom)	E	F	Bushing	Plug
			B		D			G	H
6	1/8"	10	6	7	10	35			6
8	1/4"	11	6	10	14	41	16	3	6
10	3/8"	13	8	11	18	41	18	4	8
15	1/2"	14	10	14	21	44	22	5	8
20	3/4"	16	11	16	27	44	27	6	10
25	1"	19	13	21	33	51	36	6	10
32	1-1/4"	21	14	24	43	51	46	7	14
40	1-1/2"	21	16	28	48	51	50	8	16
50	2"	22	18	32	60	64	65	9	18
65	2-1/2"	27	19	36	73	70	75	10	19
80	3"	28	21	41	89	70	90	10	21
100	4"	32	25	65	114	76	115	13	25

(1) Dimensiones en milímetros.

(2) Nota de advertencia con respecto al buje hexadecimal. Buje de cabeza de hex. Si no se debe utilizar una reducción de talla única en los servicios donde podrían estar sujetos a cargas y fuerzas nocivas que no sean presión interna.
