Accesorios de tubería forjados

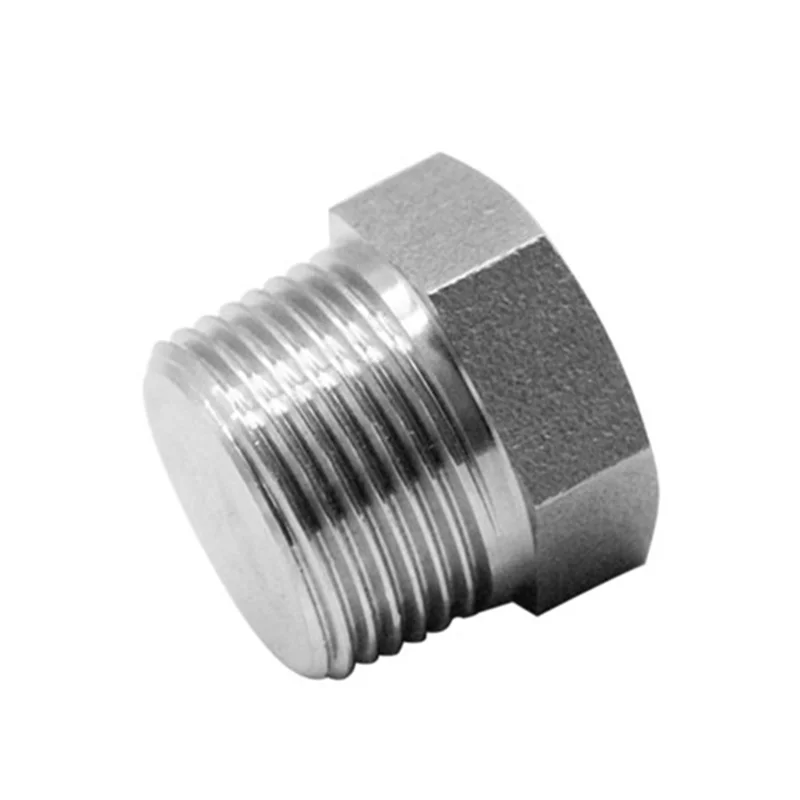

Enchufe de cabeza hexágono

Solicitud:

Tamaño: 1/8 "-4" Tipo de soldadura de enchufe

Presión:

SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)

Conección: hilo (npt, bsp, rp, g), soldadura de enchufe

Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.

Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Material: acero inoxidable, acero al carbono y acero inoxidable dúplex

Especificación:

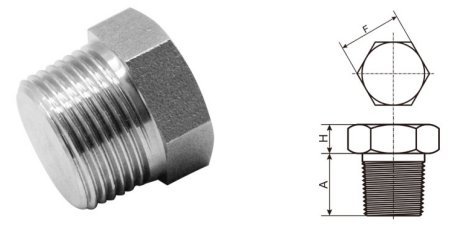

Dimensión de enchufe de cabeza hexágono

DN	Nom.	Length	Square Head Plug		Round Head Plug		Hex.Head Plug&Bushing
	Pipe	(Min)	Height of	Width Flat	Nominal	Length	Width Flat	Hex.Height(Min.）
	Size	A	Square	(Min.)	Diameter	(Min.)	(Nom.)	Hex.Height(Min.）
			(Min.)	C	of Head(Nom)	E	F	Bushing	Plug
			B		D			G	H
6	1/8"	10	6	7	10	35			6
8	1/4"	11	6	10	14	41	16	3	6
10	3/8"	13	8	11	18	41	18	4	8
15	1/2"	14	10	14	21	44	22	5	8
20	3/4"	16	11	16	27	44	27	6	10
25	1"	19	13	21	33	51	36	6	10
32	1-1/4"	21	14	24	43	51	46	7	14
40	1-1/2"	21	16	28	48	51	50	8	16
50	2"	22	18	32	60	64	65	9	18
65	2-1/2"	27	19	36	73	70	75	10	19
80	3"	28	21	41	89	70	90	10	21
100	4"	32	25	65	114	76	115	13	25

(1) Dimensiones en milímetros.

(2) Nota de advertencia con respecto al buje hexadecimal. Buje de cabeza de hex. Si no se debe utilizar una reducción de talla única en los servicios donde podrían estar sujetos a cargas y fuerzas nocivas que no sean presión interna.
