Accesorios de tubería forjados

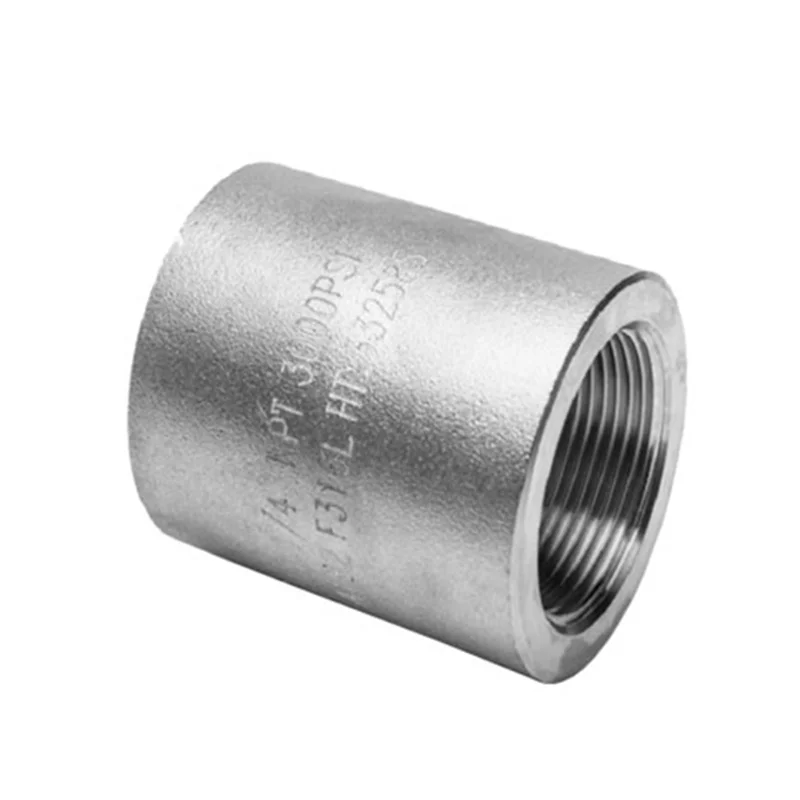

Acoplamiento roscado

Solicitud:

Tamaño: 1/8 "-4" Tipo de soldadura de enchufe

Presión:

SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)

Conección: hilo (npt, bsp, rp, g), soldadura de enchufe

Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.

Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Material: acero inoxidable, acero al carbono y acero inoxidable dúplex

Especificación:

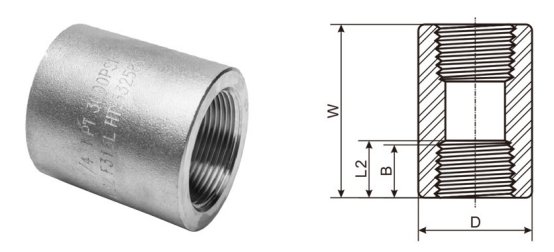

Dimensión de acoplamiento roscado

DN	Nom.	Center to End	Center to End		Outside		End Wall		Length Of
	Pipe	Coupling	Cap		Diameter		Thickness		Thread
	Size	W	P		D		G Min.		Min.(1)
		3000&6000	3000	6000	3000	6000	3000	6000	B	L2
6	1/8"	32	19		16		4.8		6.4	6.7
8	1/4"	35	25	27	19	25	4.8	6.4	8.1	10.2
10	3/8"	38	25	27	22	32	4.8	6.4	9.1	10.4
15	1/2"	48	32	33	28	38	6.4	7.9	10.9	13.6
20	3/4"	51	37	38	35	44	6.4	7.9	12.7	13.9
25	1"	60	41	43	44	57	9.7	11.2	14.7	17.3
32	1-1/4"	67	44	46	57	64	9.7	11.2	17	18
40	1-1/2"	79	44	48	64	76	11.2	12.7	17.8	18.4
50	2"	86	48	51	76	92	12.7	15.7	19	19.2
65	2-1/2"	92	60	64	92	108	15.7	19	23.6	28.9
80	3"	108	65	68	108	127	19	22.4	25.9	30.5
100	4"	121	68	75	140	159	22.4	28.4	27.7	33

(1) Dimensiones en milímetros.

(2) La dimensión B es la longitud mínima del hilo perfecto. La longitud del hilo útil (B más las hilos con raíces completamente formadas y las crestas planas) no debe ser inferior a L2 (longitud efectiva del hilo externo) requerido por el estándar nacional estadounidense para roscas de tubería ANSI/ASME B1.20.1)
