Accesorios de tubería forjados

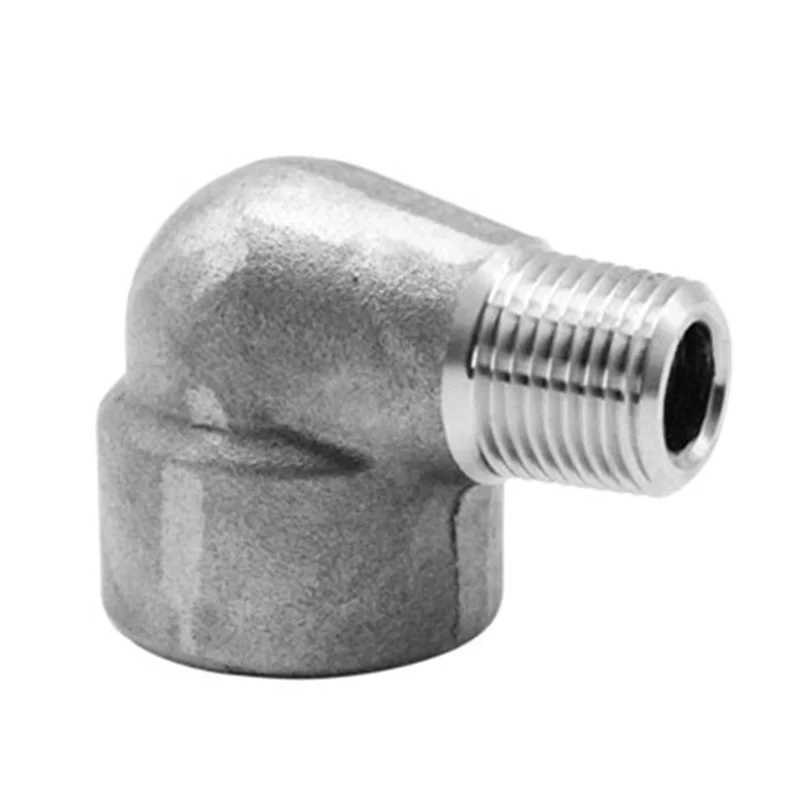

Codo de calle enhebrado

Solicitud:

Tamaño: 1/8 "-4" Tipo de soldadura de enchufe

Presión:

SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)

Conección: hilo (npt, bsp, rp, g), soldadura de enchufe

Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.

Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Material: acero inoxidable, acero al carbono y acero inoxidable dúplex

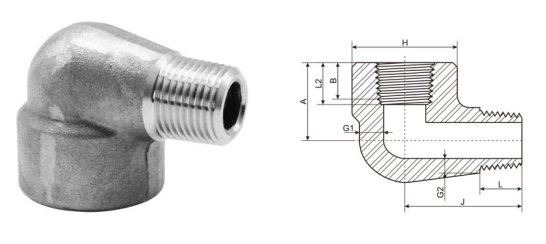

Especificación:

DN	Nom.	H		A		J		G1		G2¹		B²	L2²	L
	Pipe	H		A		J		(Min.)		(Min.)
	Size	3000	6000	3000	6000	3000	6000	3000	6000	3000	6000	（Min.)		(Min.)
6	1/8"	19	25	19	22	25	32	3.18	5.08	2.74	4.22	6.4	6.7	10
8	1/4"	25	32	22	25	32	38	3.3	5.66	3.22	5.28	8.1	10.2	11
10	3/8"	32	38	25	28	38	41	3.5	6.98	3.5	5.59	9.1	10.4	13
15	1/2"	38	44	28	35	41	48	4.09	8.15	4.16	6.53	10.9	13.6	14
20	3/4"	44	51	35	44	48	57	4.32	8.53	4.88	6.86	12.7	13.9	16
25	1"	51	62	44	51	57	66	4.98	9.93	5.56	7.95	14.7	17.3	19
32	1-1/4"	62	70	51	54	66	71	5.28	10.59	5.56	8.48	17	18	21
40	1-1/2"	70	84	54	64	71	84	5.56	11.07	6.25	8.89	17.8	18.4	21
50	2"	84	102	64	83	84	105	7.14	12.09	7.64	9.7	19	19	22

(1) Dimensiones en milímetros.

(2) La dimensión B es la longitud mínima del hilo perfecto. La longitud del hilo útil (B más los hilos con raíces completamente formadas y las crestas planas) no debe ser inferior a L2 (longitud efectiva de

Hilo externo) Requerido por American National Standard para roscas de tuberías (ANSI/ASME B1.20.1)
