Accesorios de tubería forjados

Sindicato de soldadura

Solicitud:

Pipe Union, es un tipo de accesorios de tubería comunes para conectar dos tuberías que se pueden instalar y desmontar fácilmente sin destruir las tuberías o causar cualquier deformación de las tuberías. Los tipos de sindicatos de tuberías son la misma unión y un sindicato. Unión de tubería se mecanizan mediante la fugación de acero redondo o el lingot.

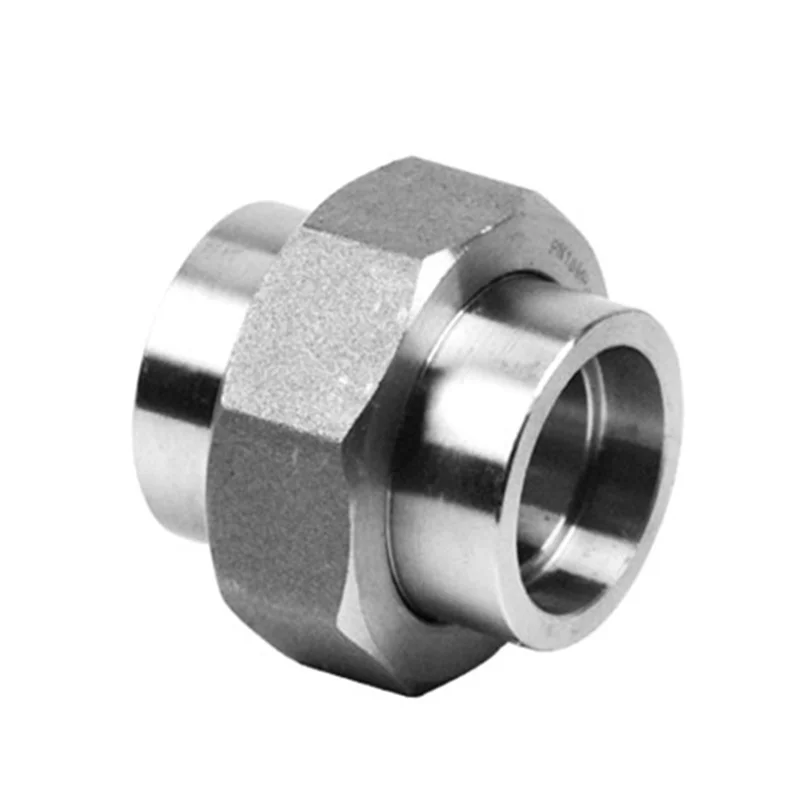

Socket Weld Union es insertar las tuberías en los agujeros del zócalo y soldar las tuberías y la unión. El estándar de fabricación principal es ASME B16.11 y MSS SP 83.

La unión de soldadura del enchufe está compuesta de dos extremos de la toma y una tuerca. En comparación con la técnica anterior, el diseño es razonable, la operación es simple y práctica, y la calidad y conveniencia de la operación mejoran.

La unión de soldadura del zócalo se puede usar ampliamente en tuberías de diferentes tamaños, así como en medidores de agua y válvulas. Es muy conveniente instalar, usar y reparar debido a la estructura del enchufe, y también tiene una alta capacidad a prueba de fugas, que tiene una gran perspectiva del mercado.

Especificación:

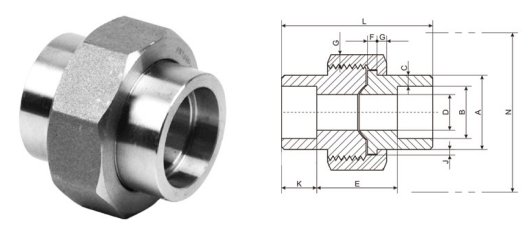

Dimensión de unión de soldadura de enchufe

Nom	Pipe	Socket	Socket	Water	Laying	Male	Nut	Threads	Bearing	Depth	Length	Clear
Pipe	End	Bore	Wall	Way	Length	Flange	(Min.)	Per	(Min.)	of	Assem.	Assem.
Size	(Min.)	Dia.	(Min.)	Bore		(Min.)		25.4mm		Socket	Nom.	Nut
										(Min.)
	A	B	C	D	E	F	G	H	J	K	L	N
1/8"	21.8	11.18	3.18	7.59	22.4	3.18	3.18	16	1.24	9.7	41.4	50.8
		10.67		6.07	19.1
1/4"	21.8	14.61	3.3	10.01	22.4	3.18	3.18	16	1.24	9.7	41.4	50.8
		14.1		8.48	19.1
3/8"	25.9	18.03	3.51	13.28	26.9	3.43	3.43	14	1.37	9.7	46	55.9
		17.53		11.76	20.6
1/2"	31.2	22.23	4.09	16.56	26.9	3.68	3.68	14	1.5	9.7	49	58.4
		21.73		15.04	20.6
3/4"	37.1	27.56	4.27	21.69	31.8	4.06	4.06	11	1.68	12.7	56.9	66
		27.05		20.17	25.4
1"	45.5	34.29	4.98	27.41	34.3	4.57	4.45	11	1.85	12.7	62	78.7
		33.78		25.88	26.2
1-1/4"	54.9	43.05	5.28	35.81	40.6	5.33	5.21	11	2.13	12.7	71.1	94
		42.55		34.29	32.5
1-1/2"	61.5	49.15	5.54	41.66	42.2	5.84	5.59	10	2.31	12.7	76.5	111.8
		48.64		40.13	34
2"	75.2	61.62	6.05	53.26	45.5	6.6	6.35	10	2.69	15.7	86.1	132.1
		61.11		51.74	37.3
2-1/2"	91.7	74.45	7.67	64.24	61.7	7.49	7.11	8	3.07	15.7	102.4	149.9
		73.81		61.19	52.1
3"	109.2	90.42	8.31	79.45	63.8	8.26	8	8	3.53	15.7	109	175.3
		89.79		76.4	53.6

(1) Dimensiones en milímetros.

(2) Los valores superiores e inferiores para cada tamaño son las dimensiones máximas y mínimas respectivas.
