Accesorios de tubería forjados

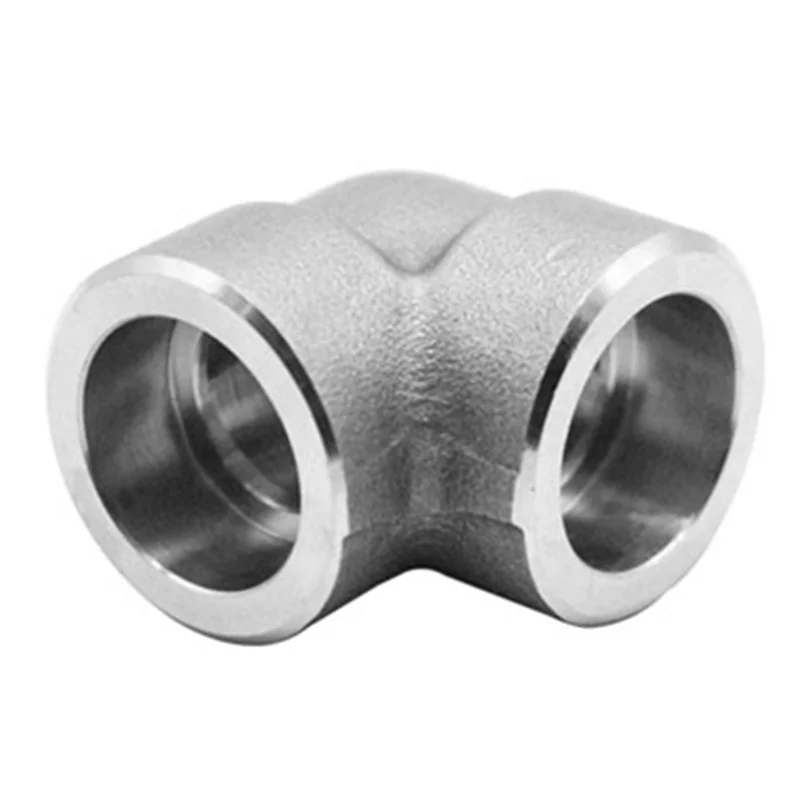

SOLECHE SOLDD 90 GRADOS CODOW

Solicitud:

Tamaño: 1/8 "-4" Tipo de soldadura de enchufe

Presión:

SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)

Conección: hilo (npt, bsp, rp, g), soldadura de enchufe

Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.

Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Material: acero inoxidable, acero al carbono y acero inoxidable dúplex

Especificación:

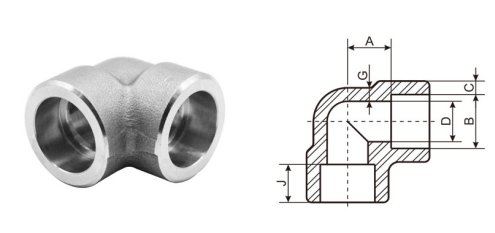

DN	Nom.	Center to Bottom of Socket-A						Socket	Bore Dia.Of Fitting			Socket Wall Thickness（2）						Body Wall Thickness			Depth
	Pipe	Center to Bottom of Socket-A						Bore	D			C						G			of
	Size	90°Elbows			45°Elbows			Dia.				Class Designation						Class Designation			Socket
		Tees,Crosses			45°Elbows			B				Class Designation						Class Designation			Min.
		Class Designation			Class Designation				Class Designation			3000		6000		9000		3000	6000	9000	J
		3000	6000	9000	3000	6000	9000		3000	6000	9000	Ave.	Min.	Ave.	Min.	Ave.	Min.	Min.	Min.	Min.
6	1/8"	11	11	---	8	8	---	10.8	6.9	4	---	3.18	3.18	3.96	3.43	---	---	2.41	3.15	---	9.5
8	1/4"	11	13.5	---	8	8	---	14.2	9.3	6.4	---	3.78	3.3	4.6	4.01	---	---	3.02	3.68	---	9.5
10	3/8"	13.5	15.5	---	8	11	---	17.6	12.6	9.2	---	4.01	3.5	5.03	4.37	---	---	3.2	4.01	---	9.5
15	1/2"	15.5	19	25.5	11	12.5	15.5	21.8	15.8	11.8	6.4	4.67	4.09	5.97	5.18	9.35	8.18	3.73	4.78	7.47	9.5
20	3/4"	19	22.5	28.5	13	14	19	27.2	21	15.6	11.1	4.9	4.27	6.96	6.04	9.78	8.56	3.91	5.56	7.82	12.5
25	1"	22.5	27	32	14	17.5	20.5	33.9	26.7	20.7	15.2	5.69	4.98	7.92	6.93	11.38	9.96	4.55	6.35	9.09	12.5
32	1-1/4"	27	32	35	17.5	20.5	22.5	42.7	35.1	29.5	22.8	6.07	5.28	7.92	6.93	12.14	10.62	4.85	6.35	9.7	12.5
40	1-1/2"	32	38	38	20.5	25.5	25.5	48.8	40.9	34	28	6.35	5.54	8.92	7.8	12.7	11.12	5.08	7.14	10.15	12.5
50	2"	38	41	54	25.5	28.5	28.5	61.2	52.5	42.9	38.2	6.93	6.04	10.92	9.5	13.84	12.12	5.54	8.74	11.07	16
65	2-1/2"	41	---	---	28.5	---	---	73.9	62.7	---	---	8.76	7.67	---	---	---	---	7.01	---	---	16
80	3"	57	---	---	32	---	---	89.8	78	---	---	9.52	8.3	---	---	---	---	7.62	---	---	16
100	4"	66.5	---	---	41	---	---	115.2	102.3	---	---	10.69	9.35	---	---	---	---	8.56	---	---	16
100	4"	66.5	---	---	41	---	---	115.2	102.3	---	---	10.69	9.35	---	---	---	---	8.56	---	---	16

(1) Dimensiones en milímetros.

(2) El promedio del grosor de la pared del zócalo alrededor de la periferia no será menor que los valores enumerados. Los valores mínimos se permiten en áreas localizadas.

(3) Los valores superiores e inferiores para cada tamaño son las dimensiones máximas y mínimas respectivas.

Marcado y embalaje

Los productos están empaquetados para garantizar que no haya daños durante el tránsito. En el caso de las exportaciones, el empaque de exportación estándar se realiza en casos de madera. Todos los accesorios forjados están marcados con grado, lote no, tamaño, grado y nuestra marca registrada. En solicitudes especiales, también podemos hacer marcas personalizadas en nuestros productos.

Seguro de calidad

En Metalgoods, todos los accesorios y bridas están sujetas a una inspección estricta en cada etapa del proceso de producción, desde la compra de material de partida hasta el envío de productos. Se examinan visualmente para determinar la conformidad con los códigos y estándares ASTM, ASME, MSS, DIN, EN y JIS. A pedido, se pueden llamar a las agencias oficiales de inspección certificadas para presenciar los informes materiales, dimensiones y conformidad de calidad de los productos.

Certificados de prueba

Certificado de prueba del fabricante según EN 10204 / 3.1B, Certificado de materias primas, informe de prueba de radiografía 100%, informe de inspección de terceros.
