Accesorios de tubería forjados

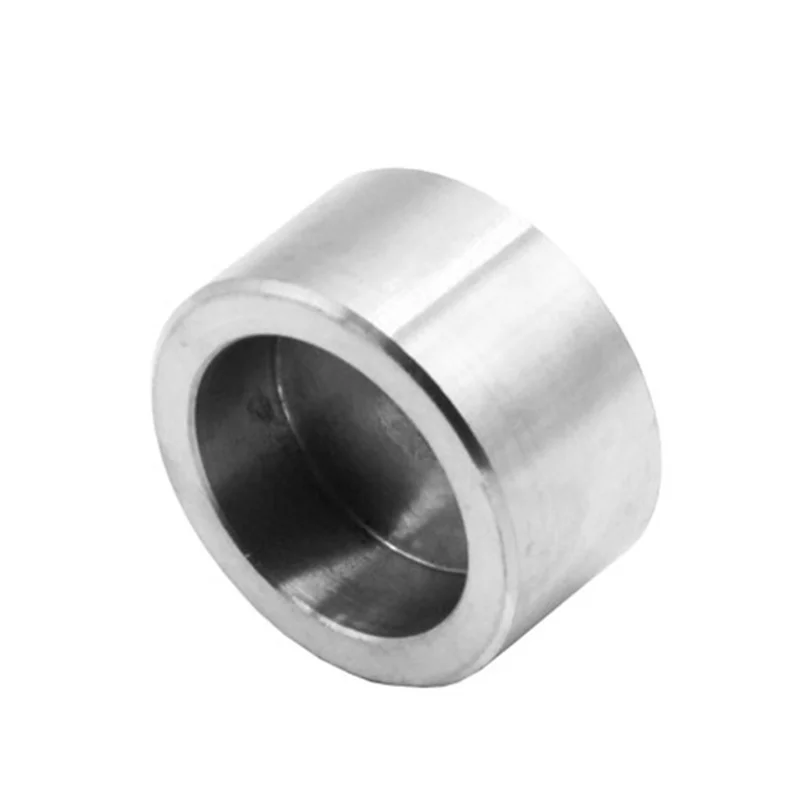

Tapa de soldadura de enchufe

Solicitud:

Tamaño: 1/8 "-4" Tipo de soldadura de enchufe

Presión:

SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)

Conección: hilo (npt, bsp, rp, g), soldadura de enchufe

Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.

Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Material: acero inoxidable, acero al carbono y acero inoxidable dúplex

Especificación:

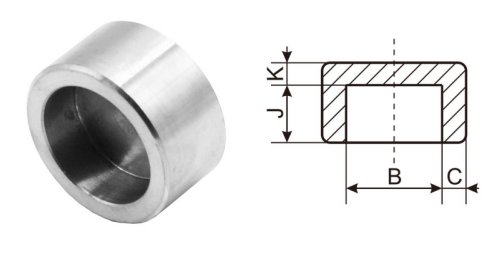

Dimensión de la tapa de soldadura del zócalo

DN	Nom.	Socket	Bore Dia.Of Fitting			Socket Wall Thickness(2)						Laying Lengths		Depth of	End Wall Thickness
	Pipe	Bore	D			C						Coupling	Half	Socket	Min.
	Size	Dia.				Class Designation						E	Coupling	Min.	K
		B	Class Designation			3000		6000		9000			F	J	Class Designation
			3000	6000	9000	Ave.	Min.	Ave.	Min.	Ave.	Min.				3000	6000	9000
6	1/8"	10.8	6.9	4	---	3.18	3.18	3.96	3.43	---	---	6.5	16	9.5	4.8	6.4	---
8	1/4"	14.2	9.3	6.4	---	3.78	3.3	4.6	4.01	---	---	6.5	16	9.5	4.8	6.4	---
10	3/8"	17.6	12.6	9.2	---	4.01	3.5	5.03	4.37	---	---	6.5	17.5	9.5	4.8	6.4	---
15	1/2"	21.8	15.8	11.8	6.4	4.67	4.09	5.97	5.18	9.35	8.18	9.5	22.5	9.5	6.4	7.9	11.2
20	3/4"	27.2	21	15.6	11.1	4.9	4.27	6.96	6.04	9.78	8.56	9.5	24	12.5	6.4	7.9	12.7
25	1"	33.9	26.7	20.7	15.2	5.69	4.98	7.92	6.93	11.38	9.96	12.5	28.5	12.5	9.6	11.2	14.2
32	1-1/4"	42.7	35.1	29.5	22.8	6.07	5.28	7.92	6.93	12.14	10.62	12.5	30	12.5	9.6	11.2	14.2
40	1-1/2"	48.8	40.9	34	28	6.35	5.54	8.92	7.8	12.7	11.12	12.5	32	12.5	11.2	12.7	15.7
50	2"	61.2	52.5	42.9	38.2	6.93	6.04	10.92	9.5	13.84	12.12	19	41	16	12.7	15.7	19
65	2-1/2"	73.9	62.7	---	---	8.76	7.67	---	---	---	---	19	43	16	15.7	19	---
80	3"	89.8	78	---	---	9.52	8.3	---	---	---	---	19	44.5	16	19	22.4	---
100	4"	115.2	102.3	---	---	10.69	9.35	---	---	---	---	19	48	19	22.4	28.4	---

(1) Dimensiones en milímetros.

(2) El promedio del grosor de la pared del zócalo alrededor de la periferia no será menor que los valores enumerados. Los valores mínimos se permiten en áreas localizadas.

(3) Reductor: C, J, E de acuerdo con un tamaño grande. D de acuerdo con el tamaño pequeño. Los otros de acuerdo con cada tamaño.
