Accesorios de tubería forjados

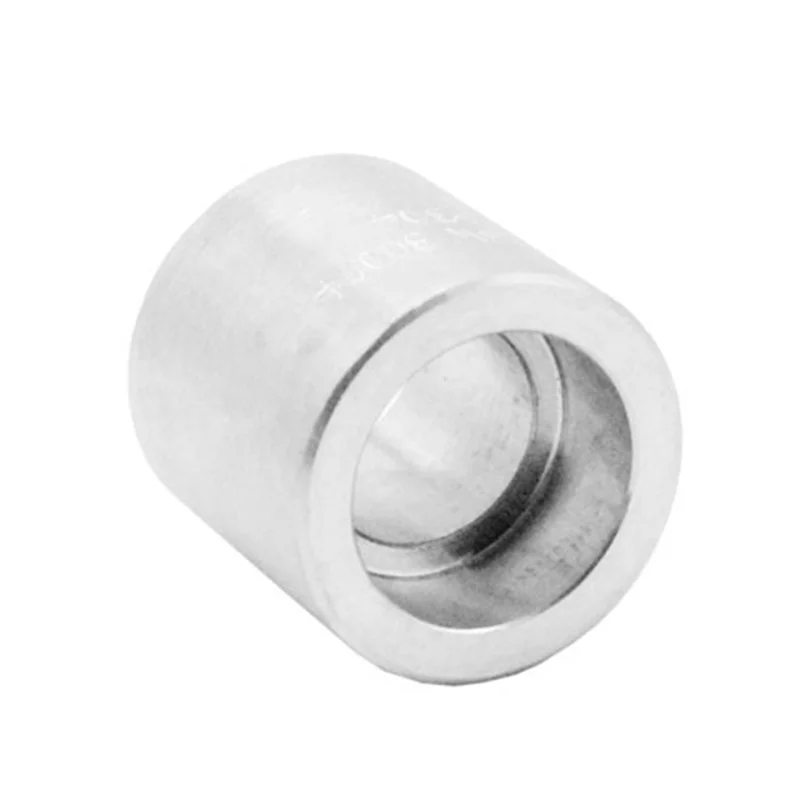

Acoplamiento de la mitad de la soldadura del zócalo

Solicitud:

Tamaño: 1/8 "-4" Tipo de soldadura de enchufe

Presión:

SELED SELED: 3000LB 6000LB 9000LB (SCH80 SCH160 XXS)

Enhebrado: 2000LB 3000LB 6000LB (SCH80 SCH160 XXS)

Conección: hilo (npt, bsp, rp, g), soldadura de enchufe

Tipo: codo, tee, pezón, acoplamiento completo, medio acoplamiento, lateral, cruz, tapa, enchufe, pezón hexadecimal, pezón, unión, soldolet, sockolet, threadolet, nipolet, elbolet, latrolet, etc.

Estándar: ANSI B16.11, EN10241, BS3799, JIS B2316, MSS SP-83, MSS SP-79;

Material: acero inoxidable, acero al carbono y acero inoxidable dúplex

Especificación:

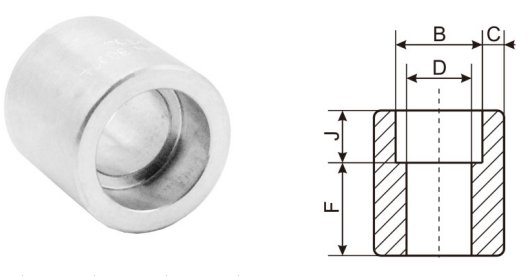

Dimensión de acoplamiento de la mitad de la soldadura del zócalo

DN	Nom.	Socket	Bore Dia.Of Fitting			Socket Wall Thickness(2)						Laying Lengths		Depth of	End Wall Thickness
	Pipe	Bore	D			C						Coupling	Half	Socket	Min.
	Size	Dia.				Class Designation						E	Coupling	Min.	K
		B	Class Designation			3000		6000		9000			F	J	Class Designation
			3000	6000	9000	Ave.	Min.	Ave.	Min.	Ave.	Min.				3000	6000	9000
6	1/8"	10.8	6.9	4	---	3.18	3.18	3.96	3.43	---	---	6.5	16	9.5	4.8	6.4	---
8	1/4"	14.2	9.3	6.4	---	3.78	3.3	4.6	4.01	---	---	6.5	16	9.5	4.8	6.4	---
10	3/8"	17.6	12.6	9.2	---	4.01	3.5	5.03	4.37	---	---	6.5	17.5	9.5	4.8	6.4	---
15	1/2"	21.8	15.8	11.8	6.4	4.67	4.09	5.97	5.18	9.35	8.18	9.5	22.5	9.5	6.4	7.9	11.2
20	3/4"	27.2	21	15.6	11.1	4.9	4.27	6.96	6.04	9.78	8.56	9.5	24	12.5	6.4	7.9	12.7
25	1"	33.9	26.7	20.7	15.2	5.69	4.98	7.92	6.93	11.38	9.96	12.5	28.5	12.5	9.6	11.2	14.2
32	1-1/4"	42.7	35.1	29.5	22.8	6.07	5.28	7.92	6.93	12.14	10.62	12.5	30	12.5	9.6	11.2	14.2
40	1-1/2"	48.8	40.9	34	28	6.35	5.54	8.92	7.8	12.7	11.12	12.5	32	12.5	11.2	12.7	15.7
50	2"	61.2	52.5	42.9	38.2	6.93	6.04	10.92	9.5	13.84	12.12	19	41	16	12.7	15.7	19
65	2-1/2"	73.9	62.7	---	---	8.76	7.67	---	---	---	---	19	43	16	15.7	19	---
80	3"	89.8	78	---	---	9.52	8.3	---	---	---	---	19	44.5	16	19	22.4	---
100	4"	115.2	102.3	---	---	10.69	9.35	---	---	---	---	19	48	19	22.4	28.4	---

(1) Dimensiones en milímetros.

(2) El promedio del grosor de la pared del zócalo alrededor de la periferia no será menor que los valores enumerados. Los valores mínimos se permiten en áreas localizadas.

(3) Reductor: C, J, E de acuerdo con un tamaño grande. D de acuerdo con el tamaño pequeño. Los otros de acuerdo con cada tamaño.

Detalles de producto

El acoplamiento es un tipo de accesorios de tubería. Se usa para conectar dos tuberías o cambiar la velocidad de flujo de la tubería. Los acoplamientos de tubería están altamente exigidos en el mercado.

El acoplamiento forjado es un acoplamiento de tubería de alta presión. Está hecho de una barra de acero redonda, y luego mecanizando los agujeros del zócalo por la máquina CNC. El acoplamiento de soldadura de Socket puede tener presiones más altas que los acoplamientos roscados.

Los acoplamientos forjados tienen dos métodos de conexión diferentes a las tuberías: roscado y soldadura de zócalo. Por lo tanto, hay tres tipos de acoplamiento de forros: acoplamientos de soldadura de socket, acoplamientos roscados y soldadura de zócalo a acoplamientos roscados.

Acodificando a los extremos, los acoplamientos de soldadura de enchufe forjado tienen dos tipos: soldadura de enchufe de acoplamiento completo y soldadura de la corriente de medio acoplamiento. El acoplamiento completo de la soldadura de Socket tiene ambos extremos con el zócalo soldado; el acoplamiento SW es solo un enchufe de un extremo soldado, el otro extremo se puede soldar directamente a una tubería.

Según las formas, los acoplamientos de soldadura del zócalo se pueden dividir en acoplamiento recto y reducir la soldadura del encopulador.

Eathu tiene grandes ventajas en los accesorios forjados. Especialmente los accesorios de acero al carbono y los accesorios de acero inoxidable. Durante los últimos 20 años, Eathu mejora continuamente la tecnología, actualiza los equipos y acumuló una rica experiencia. Ahora podemos proporcionar accesorios de acero forjados de alta calidad con precios competitivos. Además, siempre mantenemos una gran cantidad de materias primas y productos de accesorios forjados terminados en stock que nos permiten acortar el tiempo de entrega y hacer que los precios estén estables.
