Accesorios de tubería forjados

Sockel seld lateral

Solicitud:

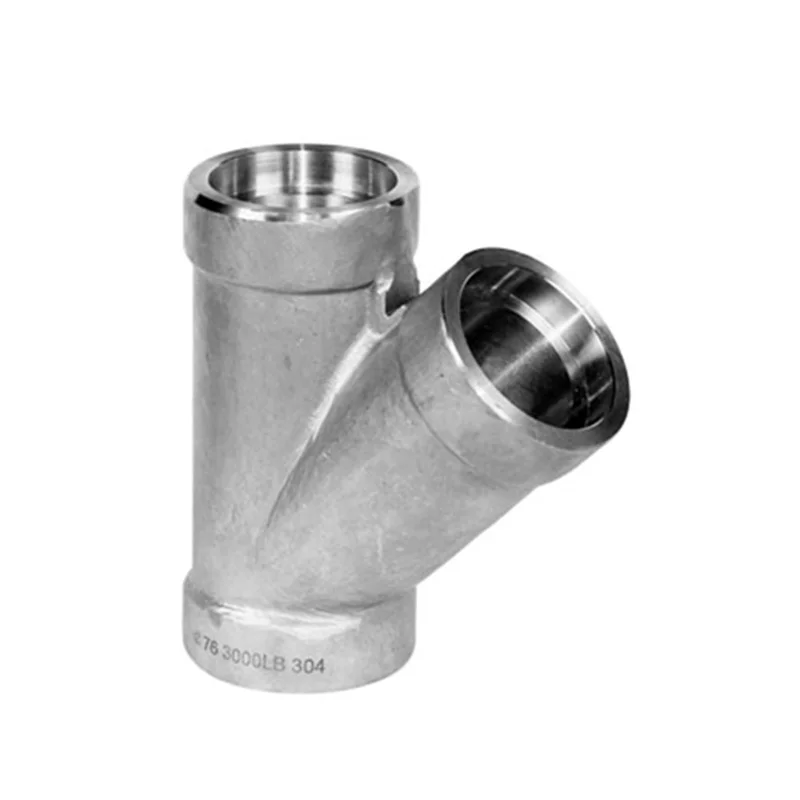

Socket Weld Lateral: en el sistema de tubería, el lateral es cambiar la dirección de la tubería. Según los puntos de vista, hay 45 grados, 90 grados dos tipos más utilizados, según los requisitos del proyecto, también incluye 60 grados y otros ángulos anormales laterales. SOLED SOLDD LATERAL, fabricada principalmente por acero redondo o lingote de acero. Heat el lingote de acero, colóquelos en cavidades de moho, luego forjando en blanco por máquina de forja y luego después del mecanizado de torno formando un ajuste de tubería lateral de alta presión.

Especificación:

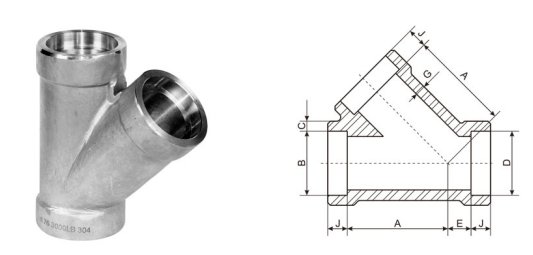

Dimensión lateral de soldadura de zócalo

3000 libras

DN	Nom.Pipe	B²	B²		D²	A	E	G²	J²
DN	Size	B²	(Avg.)	(Min.)	D²	A	E	(Min.)	(Min.)
15	1/2"	21.8	4.67	4.09	15.8	35	9	3.75	9.5
20	3/4"	27.2	4.9	4.27	21	41	9	3.95	12.5
25	1"	33.9	5.69	4.98	26.7	51	12	4.55	12.5
32	1-1/4"	42.7	6.07	5.28	35.1	59	17	4.85	12.5
40	1-1/2"	48.8	6.35	5.54	40.9	68	21	5.1	12.5
50	2"	61.2	6.93	6.04	52.5	95	24	5.55	16
65	2-1/2"	73.9	8.76	7.67	62.7	118	38	7.05	16

6000LB

DN	Nom.Pipe	B²	B²		D²	A	E	G²	J²
DN	Size	B²	(Avg.)	(Min.)	D²	A	E	(Min.)	(Min.)
15	1/2"	21.8	5.97	5.18	11.8	41	9	4.78	9.5
20	3/4"	27.2	6.96	6.04	15.6	51	12	5.56	12.5
25	1"	33.9	7.92	6.93	20.7	59	17	6.35	12.5
32	1-1/4"	42.7	7.92	6.93	29.5	68	21	6.35	12.5
40	1-1/2"	48.8	8.92	7.8	34	95	24	7.14	12.5
50	2"	61.2	10.92	9.5	42.9	106	31	8.74	16
