Verifique la válvula y el colador Y

Válvula de control de bola

Solicitud:

Extremos roscados DN32 a DN80

Extremos con bridas DN40 a DN300

Tipo rosado BSP según ISO 228-1

Tipo con bridas EN 1092-2 PN16 y AS4087 (Tabla AS2129 E)

Presión de trabajo máxima 16 barras

Temperaturas de funcionamiento 10 ° C ~ 80 ° C

Asiento de acuerdo con la categoría A ISO estándar 5208

Backpressura mínima para opresión de 0.3 bar a 0.5 bar

Dimensiones cara a cara para el tipo con bridas según EN-558-1 Serie 48 (DIN3202 F6)

Especificación:

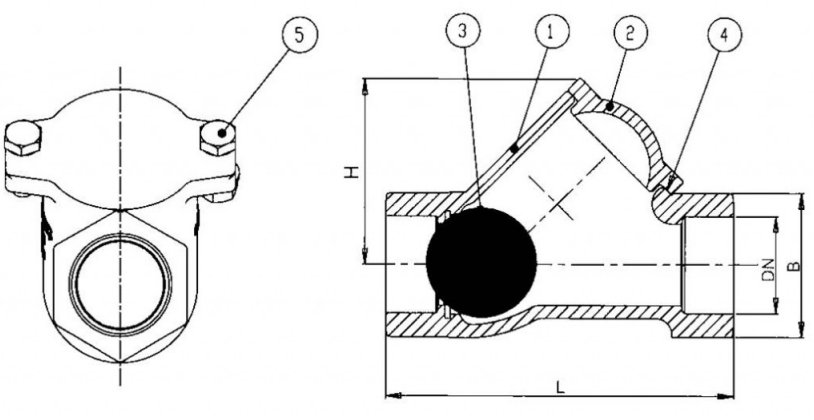

Especificación de material

Item	Part Name	Material
1	Body	Ductile Iron
2	Bonnet	Ductile Iron
3	Ball	Steel+NBR
		Steel+EPDM
4	Bonnet Gasket	NBR
		EPDM
5	Bolting	Stainless Steel

Dimensiones (mm)

Size	L	B	H	Weight (kg)
DN32	135	50	72	2
DN40	145	60	85	2
DN50	175	70	100	3
DN65	200	90	125	5
DN80	248	108	160	7.5

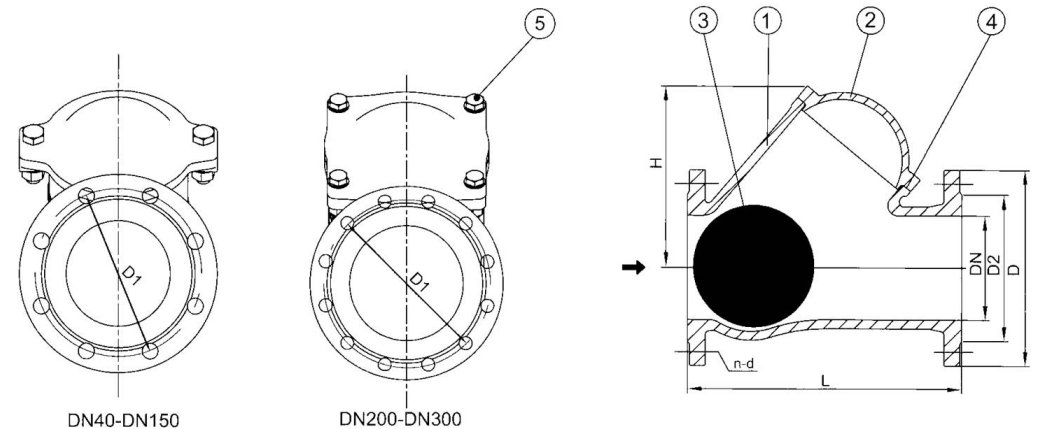

Válvula de revisión de bola con bridas

Especificación de material

Item	Part Name	Material
1	Body	Ductile Iron
2	Bonnet	Ductile Iron
3	Ball	Steel+NBR
		Steel+EPDM
4	Bonnet Gasket	NBR
		EPDM
5	Bolting	Stainless Steel

Dimensions (mm)

Size	L	EN 1092-2 PN16				AS 2129 TABLE E				b	H	Weight (kg)
Size	L	D	D1	D2	n-d	D	D1	D2	n-d	b	H	Weight (kg)
DN40	180	150	110	84	4-19	150	98	78	4-14	19	90	6
DN50	200	165	125	102	4-19	165	114	90	4-18	19	100	6.5
DN65	240	185	145	122	4-19	185	127	103	4-18	19	125	11
DN80	260	200	160	138	8-19	200	146	122	4-18	19	136	14.4
DN100	300	220	180	158	8-19	220	178	154	8-18	19	185	20
DN125	350	250	210	188	8-19	250	210	186	8-18	19	196	30.4
DN150	400	285	240	212	8-23	285	235	207	8-22	19	265	42.3
DN200	500	340	295	268	12-23	340	292	264	8-22	20	340	73.5
DN250	600	405	355	320	12-27	405	356	328	12-22	22	420	128
DN300	700	460	410	378	12-27	460	406	374	12-26	24.5	480	180

Válvula de verificación de bola de gran tamaño

Especificación de material

Item	Part Name	Material
1	Body	GGG40
2	Ball	Steel + NBR
3	Bonnet	GGG40
4	Bonnet Gasket	NBR
5	Bolt	SS304
6	Nut	SS304

Dimensiones(mm)

Size	L	D	EN 1092-2 PN10			EN 1092-2 PN16			b	H
Size	L	D	D1	D2	n-d	D1	D2	n-d	b	H
DN350	800	520	460	429	16-32	470	429	16-28	26.5	615
DN400	900	580	515	480	16-28	525	480	16-31	28	680
DN450	1000	640	565	548	20-28	585	548	20-31	30	791
DN500	1150	715	620	609	20-28	650	609	20-34	31.5	866
DN600	1350	840	725	720	20-31	770	720	20-37	36	1110

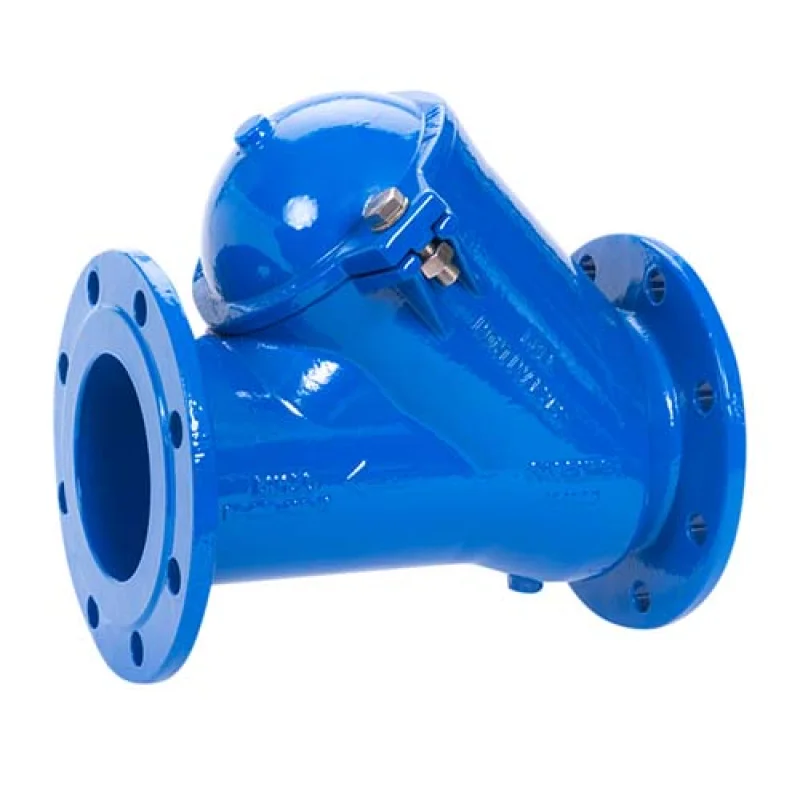

Detalles de producto

Válvulas de retención de bola con bridas también conocidas como válvulas de retención, su papel es evitar el flujo de medios en la tubería. Las partes abiertas y cercanas confían en el flujo de los medios y la fuerza para abrir o cerrar, para evitar el flujo de retorno de las válvulas de medios llamadas válvulas de retención.

Aplicaciones

Estaciones de bombeo para agua limpia, de aguas residuales y fluidos cargados o viscosos.

Presentación técnica

Diámetro completo asegurado

Bola de autolimplia

Caída de baja presión

Silencioso

Capó extraíble para limpiar o cambiar la pelota sin desmontaje fuera de la tubería

Instalación horizontal y vertical en la tubería

Prueba

Asiento: 1.1x presión normal

Cuerpo: 1.5x Presión normal
