Válvula de globo

Válvula de globo de ángulo din

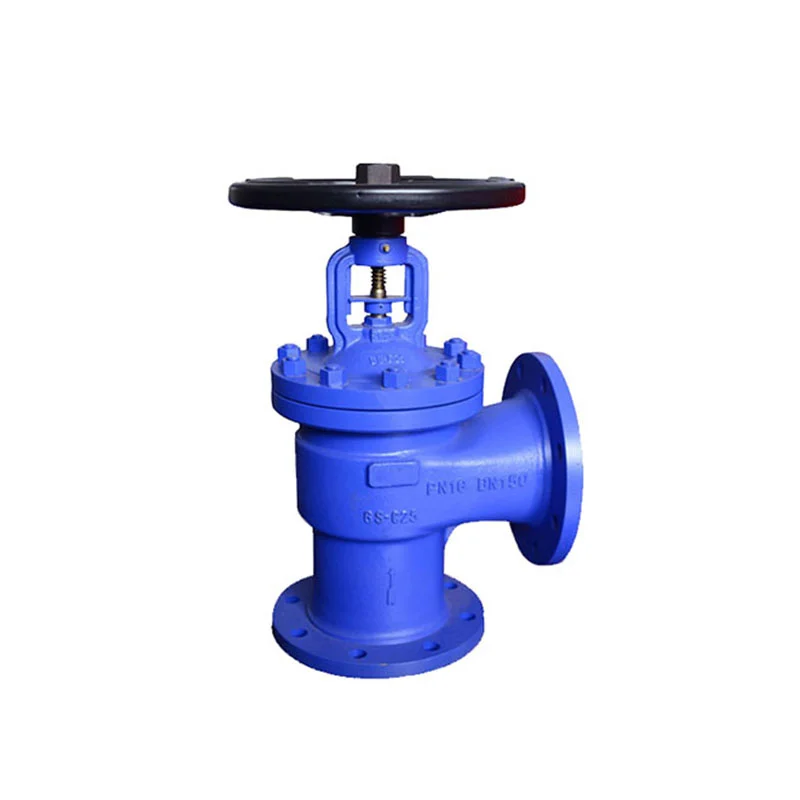

Válvula de globo de ángulo de hierro fundido DIN

Cara a cara: DIN3202-F32

Brida perforada: DIN2532/2533

Presión normal: PN10/16

Tamaño: DN15-DN300

Material:

Cuerpo de hierro fundido o hierro dúctil

Asiento de latón o bronce

Disco de hierro fundido o hierro dúctil

Tallo de acero inoxidabl

Capó de hierro fundido o dúctil

Hierro fundido o rueda de mano dúctil

Las siguientes son algunas de las aplicaciones típicas de las válvulas de globo de ángulo de hierro fundido:

* Sistemas de agua de enfriamiento donde el flujo debe regularse

* El sistema de combustible donde el flujo está regulado y la vida útil es importante

* Ventils de punto alto y desagües de punto bajo cuando la filtración y la seguridad son consideraciones importantes

* Agua de alimentación, alimentación química, extracción de aire del condensador y sistemas de drenaje de extracción

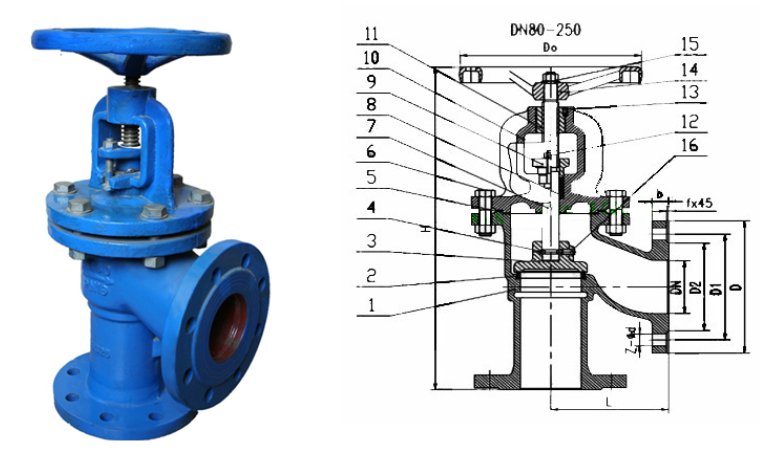

MATERIALS
ITEM	PARTS NAME	MATERIAL
1	BODY	CAST IRON
2	SEAT RING	BRASS/STAINLESS STEEL
3	SEAT RING	CAST IRON+BRASS/STAINLESS STEEL
4	GASKET	GRAPHITE
5	BOLT NUT	CARBON STEEL
6	STEM	STAINLESS STEEL
7	PACKING	GRAPHITE
8	GLAND	CAST IRON
9	BONNET	CAST IRON
10	STEM NUT	BRASS
11	BOLT NUT	CARBON STEEL
12	BOLT	CARBON STEEL
13	WHEEL	CAST IRON
14	NUT GASKET	CARBON STEEL
15	BOLT	CARBON STEEL

Dimensiones (mm) de la válvula de globo de ángulo DIN:
DN	L	D	D1	D2	b	Z-∮d	f	H	DO
15	90	95	65	47	14	4-14	2	260	80
20	95	105	75	58	16	4-14	2	280	80
25	100	115	85	68	16	4-14	2	290	100
32	105	140	100	78	18	4-14	2	315	120
40	115	150	110	88	18	4-18	3	345	120
50	125	165	125	102	20	4-18	3	370	140
65	145	185	145	122	20	4-18	3	415	160
80	155	200	160	138	22	8-18	3	480	240
100	175	220	180	158	24	8-18	3	545	240
125	200	250	210	188	26	8-18	3	620	280
150	225	285	240	212	26	8-23	3	700	320
200	275	340	295	268	30	12-23	3	845	360
250	325	405	355	320	32	12-27	3	1025	400
