Válvula de compuerta

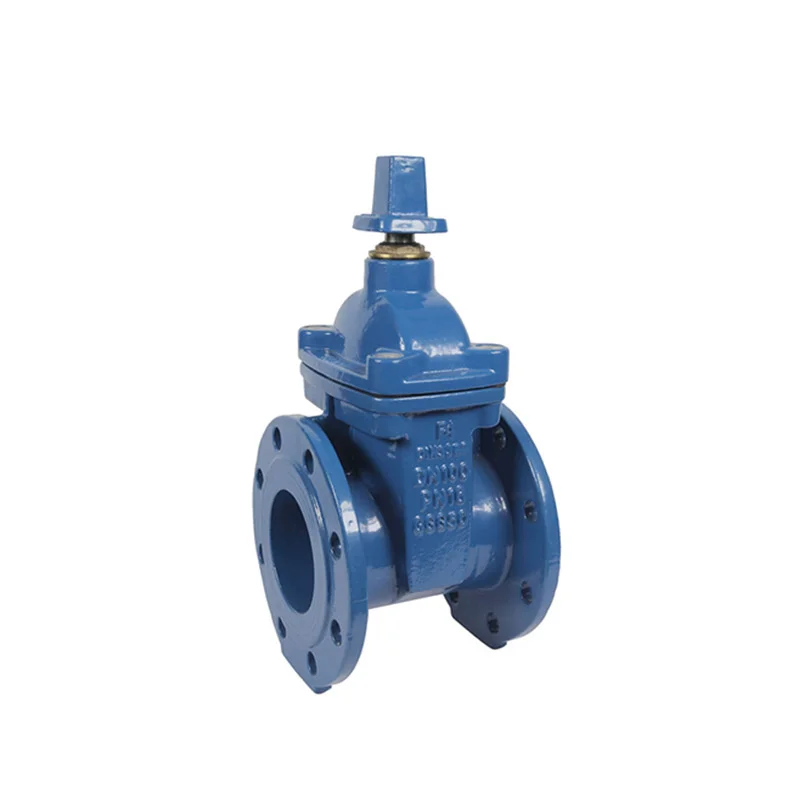

DIN3352 F4 F5 Válvulas de compuerta con bridas sentadas resistentes

Solicitud:

DIN 3352 F4 Válvulas de compuerta con bridas sentadas resilientes

Especificaciones técnicas de DIN 3352 F4/F5 Válvulas de puerta con bridas sentadas resilientes:

- Diseño y fabricación: EN1171, EN1074-1 y 2

- Dimensión cara a cara: EN 558-1 Serie 14 (DIN3202 F4)

EN 558-1 Serie 15 (DIN3202 F5)

- Dimensiones y perforación de brida: EN1092-2 PN10/16

- Rango de tamaño: DN40 - DN400

- Máx. Presión de trabajo: 1.0/1.6 MPa

- Prueba de inspección: EN12266

- Temperatura de trabajo: -15 ° C a +80 ° C

- Medio adecuado: agua

Especificación:

No.	Parts	Materials
1	Body	Ductile iron EN GJS 500-7/400-15
2	Wedge	Ductile iron EN GJS 500-7/400-15 + EPDM
3	Stem nut	Brass CW617N
4	Stem	Stainless steel X20Cr13
5	Bonnet gasket	EPDM EN681-1
6	Bonnet bolts	Carbon steel 8.8 - Galvd
7	Bonnet	Ductile iron EN GJS 500-7/400-15
8	Back seal	EPDM EN681-1
9	Friction gasket	POM
10	O-ring	EPDM EN681-1
11	O-ring	EPDM EN681-1
12	Bush	Brass CW617N
13	Dust proof cover	EPDM EN681-1
14	Handwheel	Cast iron EN GJL250

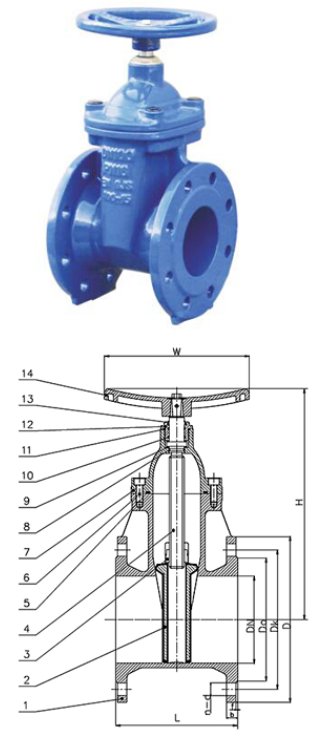

Dimensiones (mm) y peso (kg) de DIN 3352 F4/F5 Válvulas de compuerta con bridas sentadas resilientes:

DN	L		D	b	f	EN1092-2 PN10			EN1092-2 PN16			W	H	Weight (Kg)
DN	F4	F5	D	b	f	Dk	Do	n-d	Dk	Do	n-d	W	H	F4	F5
40	140	240	150	19	3	110	84	4-19	110	84	4-19	160	219	9.3	10.3
50	150	250	165	19	3	125	98	4-19	125	98	4-19	160	227	10	11
65	170	270	185	19	3	145	118	4-19	145	118	4-19	160	252	12	13.5
80	180	280	200	19	3	160	132	4-19	160	132	8-19	200	284	15.5	17.5
100	190	300	220	19	3	180	153	8-19	180	153	8-19	200	311	19.5	21.5
125	200	325	250	19	3	210	183	8-19	210	183	8-19	250	380	26.5	30
150	210	350	285	19	3	240	209	8-23	240	209	8-23	250	413	33.5	41.5
200	230	400	340	20	3	295	264	8-23	295	264	12-23	320	516	55.5	67.5
250	250	450	405	22	3	350	319	12-23	355	319	12-28	400	606	85	99
300	270	500	460	24.5	4	400	367	12-23	410	367	12-28	400	698	114	135
350	290	550	520	26.5	4	460	429	16-23	470	429	16-28	500	799	159	229
400	310	600	580	28	4	515	480	16-28	525	480	16-31	500	876	209	299

Detalles de producto

Características principales de DIN 3352 F4/F5 Válvulas de puerta con bridas sentadas resilientes:

- Cuerpo y capó interior y exterior con recubrimiento de polvo epoxi (min.250 micras)

- cuña totalmente de goma con EPDM vulcanizado

- Sellado del tallo de las juntas tóricas de Mutiple y reemplazable a presión completa

- tallo de acero inoxidable con hilo enrollado

- Operación de la rueda de mano y la operación del huso de extensión de tallo disponible

DIN 3352 F4/F5 Válvulas de puerta con bridas sentadas resilientes Introducción:

El disco de las válvulas está lleno de goma para obtener un excelente efecto de sellado mediante la deformación resistente del caucho.

Las válvulas de compuerta sentada resilientes que no sean resilientes resuelven el problema en las válvulas de compuerta general, como fugas, oxidación, etc.

y ahorra espacio de instalación. Se utiliza ampliamente en la industria del agua del grifo, tratamiento de aguas residuales, construcción de envíos,

Petróleo, productos químicos, alimentos, farmacia, textil, energía eléctrica, metalurgia y tuberías del sistema de energía para ajustar y cerrar los fluidos.
