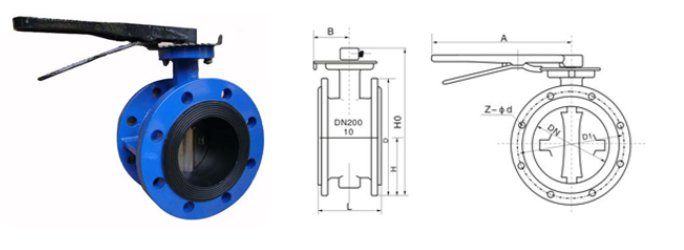

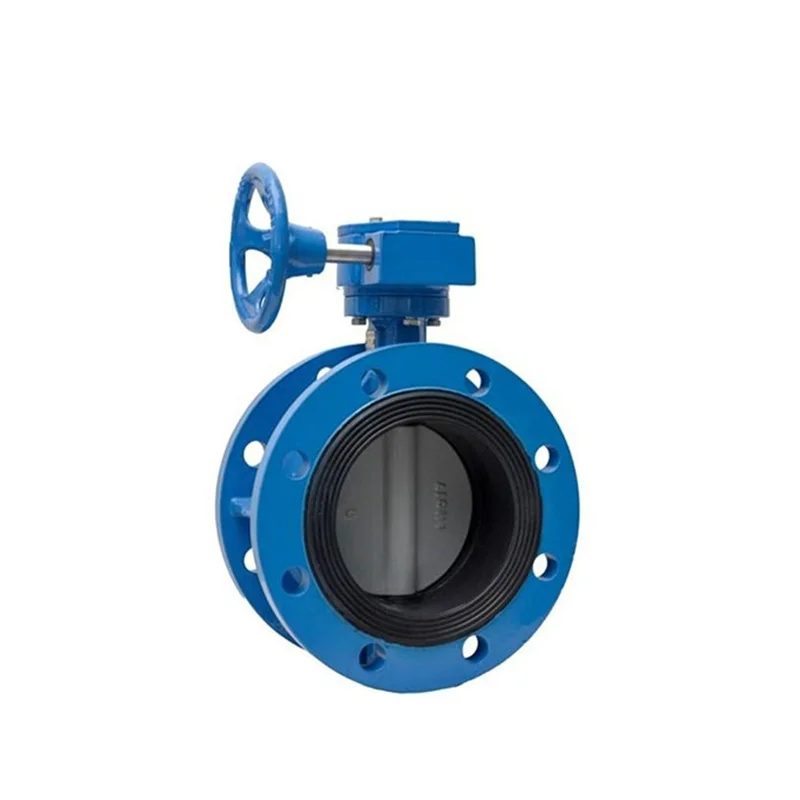

Válvula de mariposa tipo brida

La válvula de mariposa con bridas es una estructura de disco vertical, el eje es el sello duro de metal integral. El sello de esta válvula es un disco de grafito flexible y una estructura compuesta de acero inoxidable.

La válvula de mariposa con brida de sellado de metal está diseñada con la estructura de compensación triple, que aprovecha el efecto de leva inherente y elimina completamente toda la fricción entre el asiento y el anillo de sellado en la carrera de 90 grados.

Las válvulas de mariposa de sello flexible de goma están diseñadas con una estructura de doble desplazamiento. A diferencia del sello flexible de la línea media, el disco gira a aproximadamente 20 grados, separando rápidamente el anillo de sello del asiento, reduciendo así la fricción.

Características de la brida Válvula de mariposa sellada flexible

1. La estructura de diseño es novedosa, el tamaño general es pequeño y el peso es ligero.

2. El disco es doble desplazamiento, apertura rápida y cierre, luz y operación de ahorro de mano de obra.

3. No hay fricción deslizante entre el disco y el anillo de sellado, la superficie de sellado es resistente al desgaste, la vida útil es larga, el sello es confiable y fácil de ajustar.

Características de las válvulas de mariposa con bridas de foca dura:

1. El anillo de sello de disco es múltiple y duro, que tiene las ventajas dobles del sello duro de metal y el sello elástico.

No importa a baja temperatura o alta temperatura, tiene un excelente rendimiento de sellado.

2. Adoptar una estructura excéntrica tridimensional, el asiento y la placa de mariposa casi no tienen fricción, y la función de sellado es más ajustada y ajustada.

3. La superficie de sellado del cuerpo de la válvula está hecha de superficie de acero inoxidable y aleación dura a base de cobalto, que es resistente al desgaste y tiene una larga vida útil.

4. Estructura única, operación flexible, ahorro de mano de obra, conveniente, no afectado por una presión de medios alta o baja, un rendimiento de sellado confiable.

Solicitud

1. Planta de tratamiento de agua

2.Breweries

3. plataformas de reducción

4. Calentamiento y aire acondicionado

5. Industria de los documentos

6. Industria química

7. Planta de GAS 8. Industria de SUGAR

9. Planta de tratamiento de efluentes de ala de alquilar

10.Cooling Water Circulation

11.sc.com Air

Rasgo

1. Disco de línea central vertical

2. Anti-Blow Out Stem

3.BI-direccional

4. Diseño seguro de fuego

5. Asiento del cuerpo de fricción.

Fuga de 6. cero

Prueba estándar

Prueba del cuerpo:

1.5 veces la presión de trabajo con agua. Esta prueba se realiza después del ensamblaje de la válvula y con el disco en la mitad de la posición abierta, se llama una prueba hidroeléctrica del cuerpo.

Prueba de asiento:

1.1 veces la presión de trabajo con agua.

Prueba/prueba de operación:

En el momento de la inspección final, cada válvula y su actuador (palanca de control de flujo/engranaje/actuador neumático), bajo una prueba operativa completa (abierta/cierre). Esta prueba se lleva a cabo sin presión y a temperatura ambiente. Asegura que el Operación correcta del conjunto de válvula/actuador con accesorios como válvula solenoide, interruptores de límite, regulador de filtro de aire, etc.

Prueba especial:

A pedido, cualquier otra prueba puede realizarse de acuerdo con la instrucción especial por el cliente.
