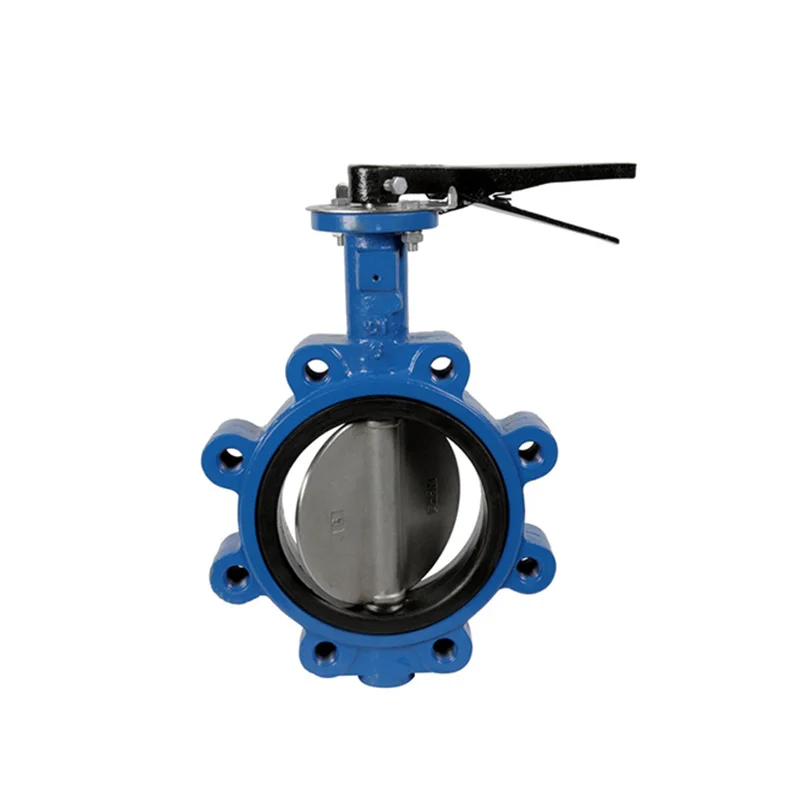

Válvula de mariposa tipo oreñimiento

En varias formas de conexión comunes de las válvulas de mariposa, el precio del tipo de oblea es el más barato, seguido de la válvula de mariposa de tipo orega, la válvula de mariposa tipo brida es la más costosa, el precio es proporcional al peso total.

En el estándar relevante, no está claro si el orificio de presión del tipo de LUG es un orificio a través de un orificio roscado, por lo que se puede ver tanto en el mercado.

 1. Para a través de la válvula de mariposa de tipo orquino a través de orificio, se instala de la misma manera que la válvula de mariposa tipo oblea, por lo que su estabilidad no es tan buena como el tipo de brida.

 2. Para la válvula de mariposa tipo orquín de orificio roscado, su forma de instalación es diferente con el tipo de oblea y el tipo de brida, en este momento los orificios de la válvula de mariposa tipo orega son como tuercas, cuando se conecta con la brida de la tubería, los pernos pasan a través de la brinda , Los agujeros de la válvula de mariposa de tipo orega se apretan directamente con los pernos.

Esta instalación es estable, incluso mejor que los tipos de brida. El cuerpo de tipo LUG tiene una brida integral con un patrón de agujeros idéntico a las bridas de la tubería. Cada orificio está aprovechado desde la dirección opuesta, reuniéndose en el centro del agujero. Este estilo permite que el cuerpo se coloque entre dos bridas. Se puede insertar un perno de espárrago a través de la brida de la tubería y rosarse en la brida integral con una tuerca para asegurar toda la conexión de la brida. Los diseños de estilo de orejetas se utilizan principalmente en aplicaciones de expansión térmica en las que no se pueden Tomado, mientras que los diseños de tamaño pequeño no pueden permitir dos bridas integrales.

Características

disco de línea central vertical

Tallo anti-transmisión

Bidireccional

Diseño seguro para incendios

Asiento corporal de baja fricción

Fugas cero

Prueba estándar

Prueba del cuerpo: 1.5 veces la presión de trabajo con agua. Esta prueba se realiza después del ensamblaje de la válvula y con el disco en la mitad de la posición abierta, se llama una prueba hidroeléctrica del cuerpo.

Prueba del asiento: 1.1 veces la presión de trabajo con agua.

Prueba de funciones / operación: en el momento de la inspección final, cada válvula y su actuador (palanca de control de flujo / engranaje / actuador neumático), debajo de la prueba operativa completa (abrir / cerrar). Esta prueba se llevó a cabo sin presión y a temperatura ambiente. Asegura el funcionamiento correcto del conjunto de válvula / actuador con accesorios como válvula solenoide, interruptores de límite, regulador de filtro de aire, etc.

Prueba especial: a pedido, cualquier otra prueba puede llevarse a cabo de acuerdo con la instrucción especial por el cliente.

Solicitud

1.Planta de tratamiento de agua

2.Breweries

3. plataformas de redacción

4. Calefacción y aire acondicionado

5. Industria de los capas

6. Industria química

7. Planta de GAS

8. transportadores pneumáticos

9. Industria de SUGAR

10. Planta de tratamiento de efluentes

11.Colinging Water Circulation

12.Comprised Air
